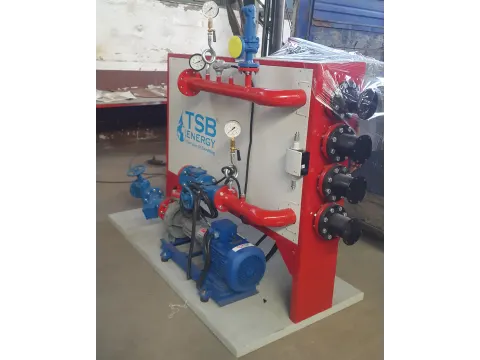

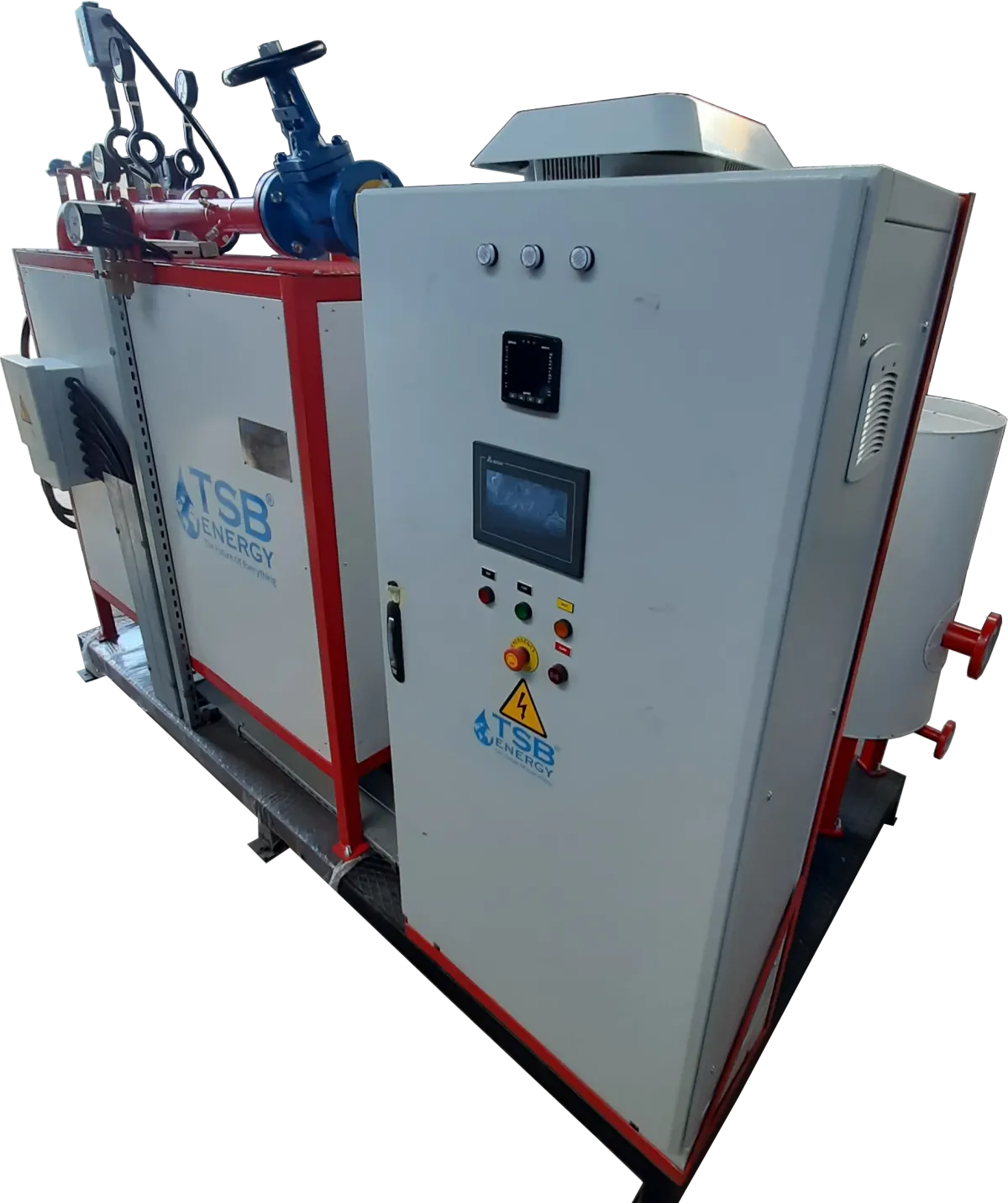

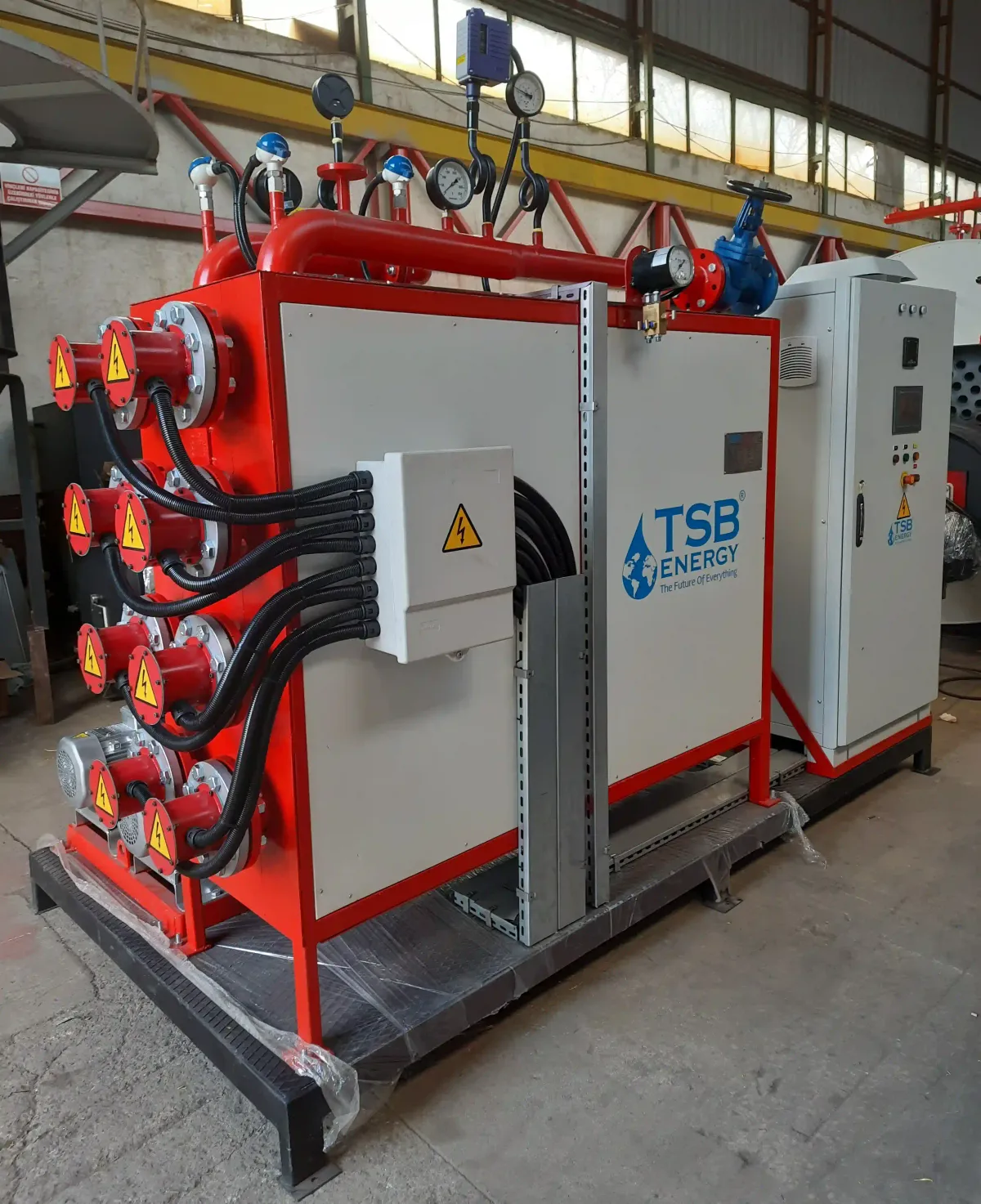

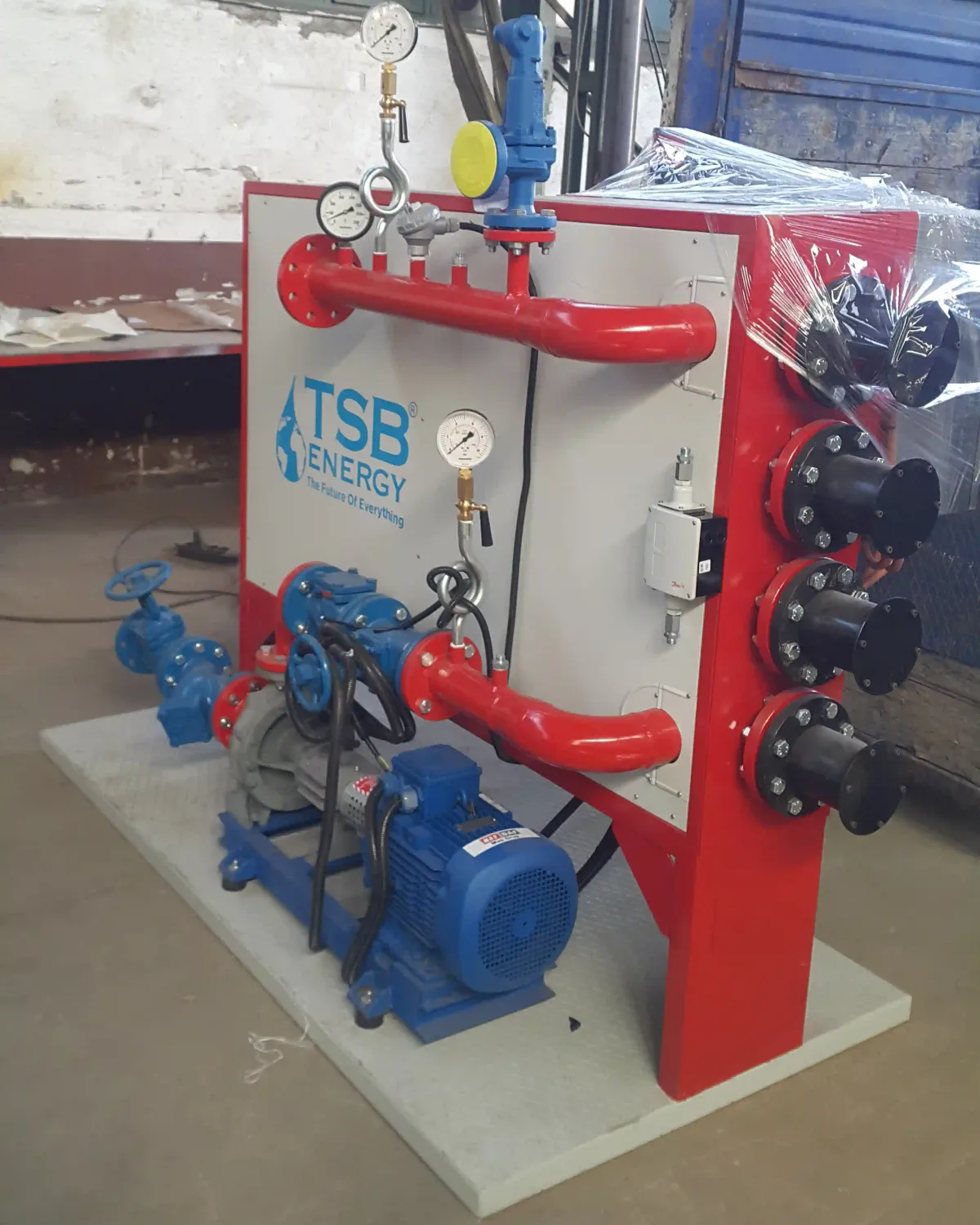

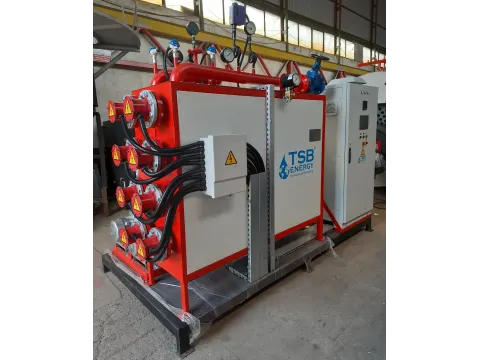

WB-E elektrikli su banyolu ısıtıcı

WB-E'de yalıtımlı gövdenin alt kısmındaki elektrikli ısıtıcı grubu suyu ya da başka bir banyo sıvısını ısıtır. Sıvı doğal konveksiyonla dolaşarak ısıyı gövdenin üst kısmındaki proses serpantinlerine, oradan da serpantinlerden geçen akışkana aktarır; böylece gaz, yüksek basınçlı bir kap gerekmeden ısıtılır. TSB, ısıtıcıyı elektrik enerjisiyle en fazla 8 000 000 kcal/h (32 000 000 Btu/h) ısıl güç için üretir. Banyo için en yüksek çalışma sıcaklığı 87 °C (190 °F) kabul edilir; giriş ve çıkış koşulları izin veriyorsa daha düşük sıcaklık tercih edilir.

Gaz kuyu başlarında ve boru hatlarında basınç düşürülürken gaz, Joule-Thomson etkisiyle her 1000 kPa'lık düşüşte yaklaşık 5 °C soğur; ısıtıcı bu yüzden basınç düşürme öncesinde buz kristali ve hidrat oluşumunu önlemek için kullanılır. Ham petrolün viskozitesini düşürmek ve parafin akma noktasının üzerinde tutmak, kuyu akışkanını ayırıcıdan önce ısıtmak, yüksek kükürtlü gazda kükürt birikimini önlemek, LPG ve LNG'yi buharlaştırmak, rejenerasyon gazını, amin ve TEG reboiler'larını ve kimyasalları ısıtmak diğer uygulamalarıdır. Petrol sahaları, açık deniz platformları, rafineriler, LNG ve LPG tesisleri için tasarlanmıştır.

SSR sürücülü sıcaklık kontrolörü banyoyu istenen sıcaklıkta tutar, üstteki genleşme tankı sıvının hacim değişimini karşılar; serpantinler bakım ve onarımda gövdeden sökülüp dışarı alınabilir. Serpantin bağlantıları, flanşlar ve vanalar ANSI/ASME B16.5 ya da API 6A'ya göre derecelendirilir. Güvenlik alarm ünitesi yüksek sıcaklığı, yüksek ve düşük basıncı algılayıp arıza emniyetli röle çıkışı verir. Tasarım API 12K, ASME Section VIII Div. 1, PED 2014/68/EU ve DIN 4754'e ya da ANSI B31.1'e göredir.
