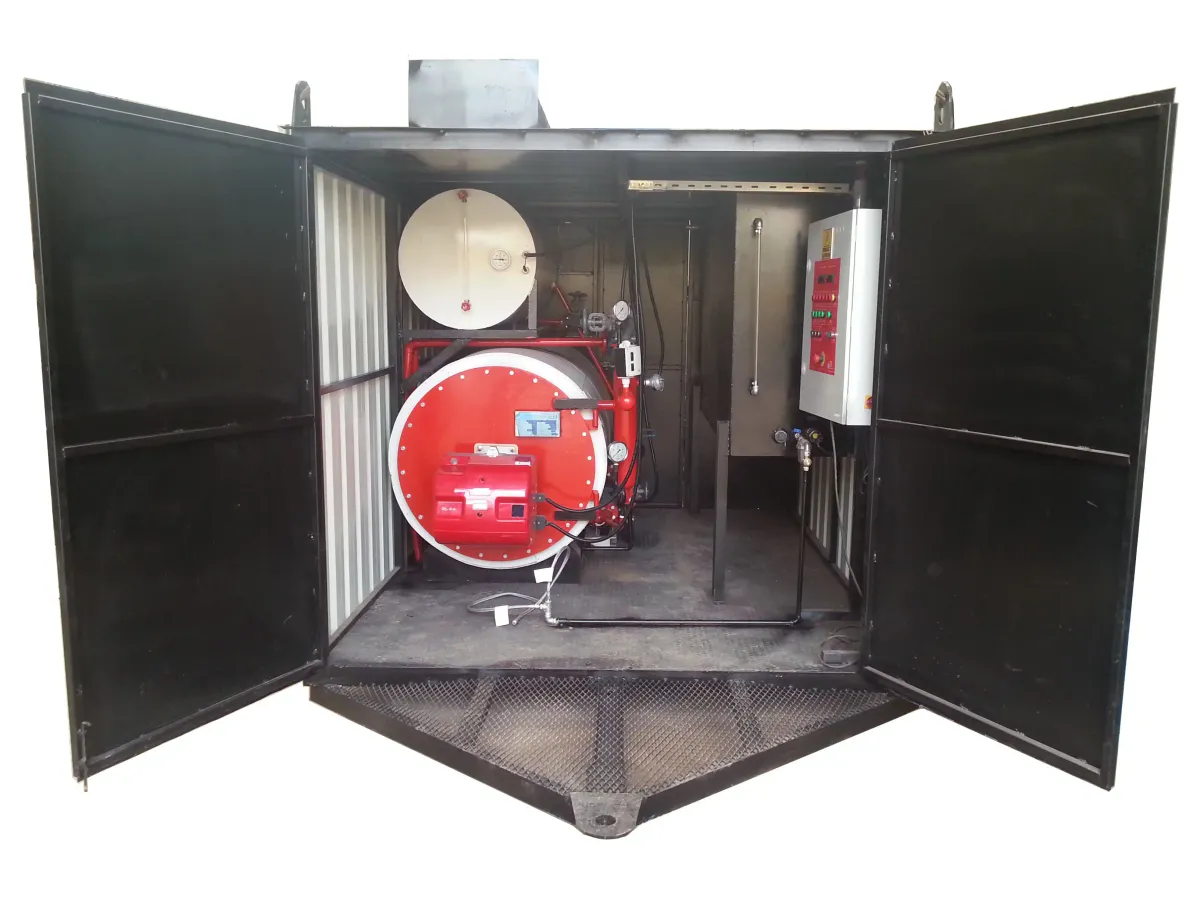

Seyyar ısı santrali
20 ft ya da 40 ft ISO konteynerde, fabrikada test edilmiş ve bağlanmaya hazır komple buhar kazan dairesi
TSB Energy
- ≤ 6000 kg/h
- ≤ 16 bar
- ISO 20 ft / 40 ft
Seyyar ısı santrali, buhar kazanını ve yardımcı donanımını 20 ft ya da 40 ft ISO standart genel amaçlı bir konteynerde toplayan komple bir proses ısıtma tesisidir. Fabrikada çalıştırılıp bütün proses testlerinden geçirilir; sahada yalnız elektriğin ve buhar tüketicilerinin bağlanması yeterlidir. Motorin, ağır yakıt yağı ya da LPG ile çalışır; saatte 6000 kg'a kadar buhar (5 MW'a kadar) ve 16 bar'a kadar basınç sağlar, 5–10 dakikada buhar üretmeye başlar.
Konteynerde kazanın yanında brülör, besi suyu ve su hazırlama donanımı, yakıt tankı ve elektrik panosu bulunur. Kazan 8 bar'da ekonomizersiz %90–92, ekonomizerle %94–96 verimle çalışır; duman borularına isteğe bağlı takılan alüminyum türbülatörler yanma verimine %2 ekler. Tasarım ve imalatta EN 12953, PED 2014/68/EU, TRD ve ASME VIII Div. 1 esas alınır.

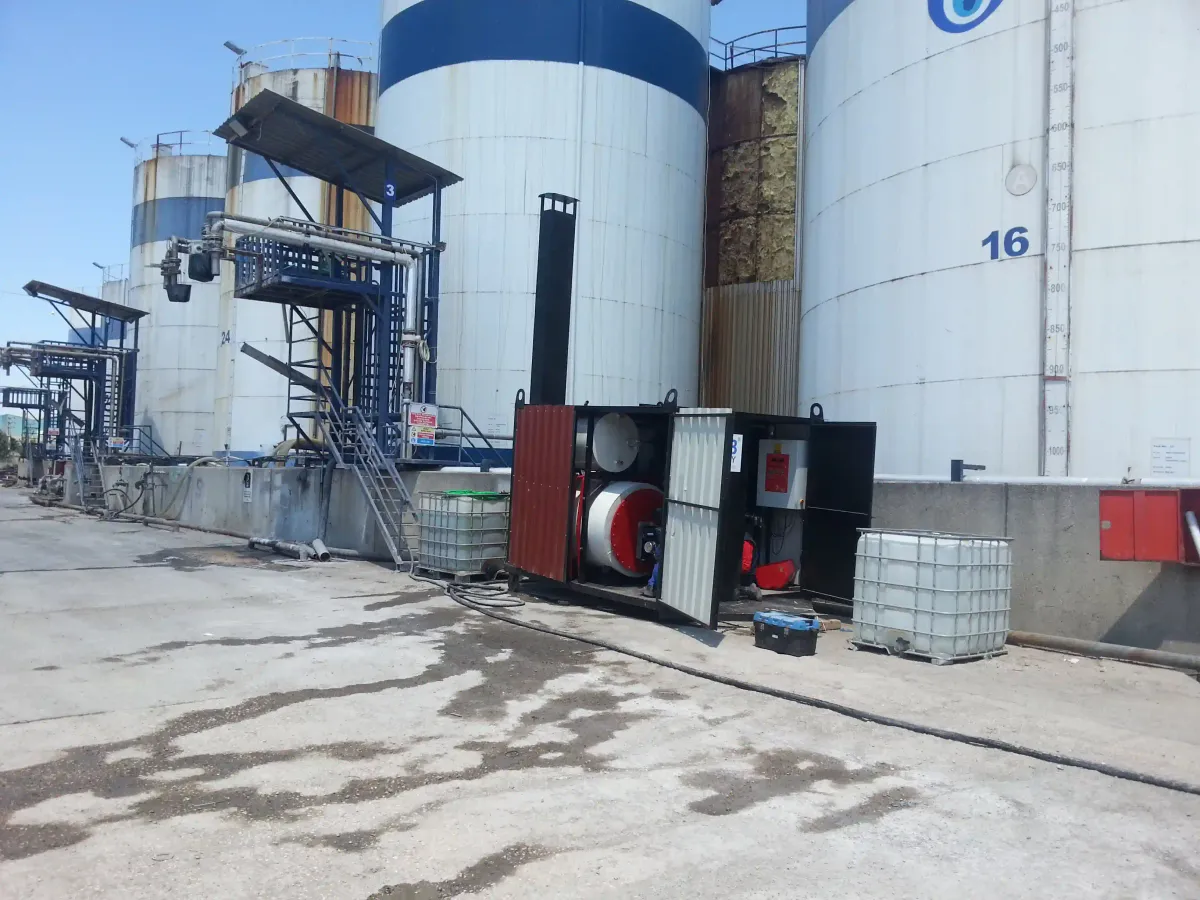

Üretimi geniş alanlara yayılmış, buharı belli noktalarda ve kısmen tüketen işletmeler için uygundur: oteller, çamaşırhaneler, tekstil ve kuru temizleme, gıda ve içecek, kimya ve boya, beton kürleme ve gaz beton gibi yapı malzemesi üretimleri bunlar arasındadır. Santral 24 ile 720 saat arasında gözetimsiz çalışabilir; uzaktan izleme için Modbus, Modbus TCP ve Profinet destekli PLC ile SCADA sistemlerine bağlanabilir.
Seyyar ısı santrali
- Brülör, besi suyu hazırlama, yakıt tankı ve pano dahil tek parça, taşınabilir kompakt ünite
- Fabrikada çalıştırılıp test edildiği için kuruluma tamamen hazır gelir
- Az yer kaplar, 5–10 dakikada buhar üretir
- Art arda devreye giren emniyet sistemleriyle otomatik ve güvenli çalışma
- 24–720 saat gözetimsiz çalışma ile düşük işletme gideri
- Standart kazanlara kıyasla en az %2 yakıt tasarrufu
- Temiz yanmada NOx gaz yakıtla 70 mg/Nm³'ün, sıvı yakıtla 150 mg/Nm³'ün altında
Seyyar ısı santrali

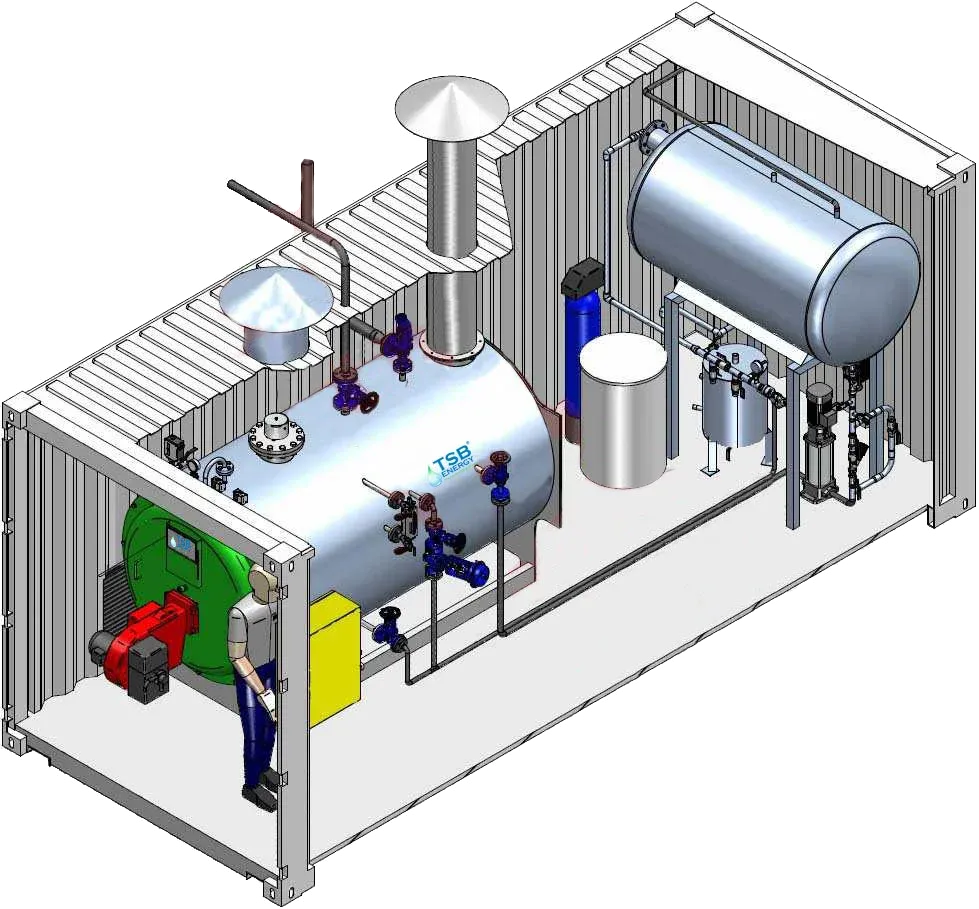

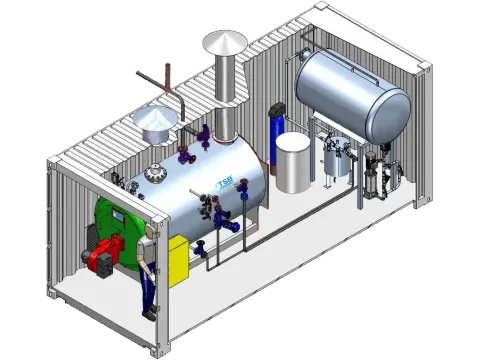

Konteyner donanımı

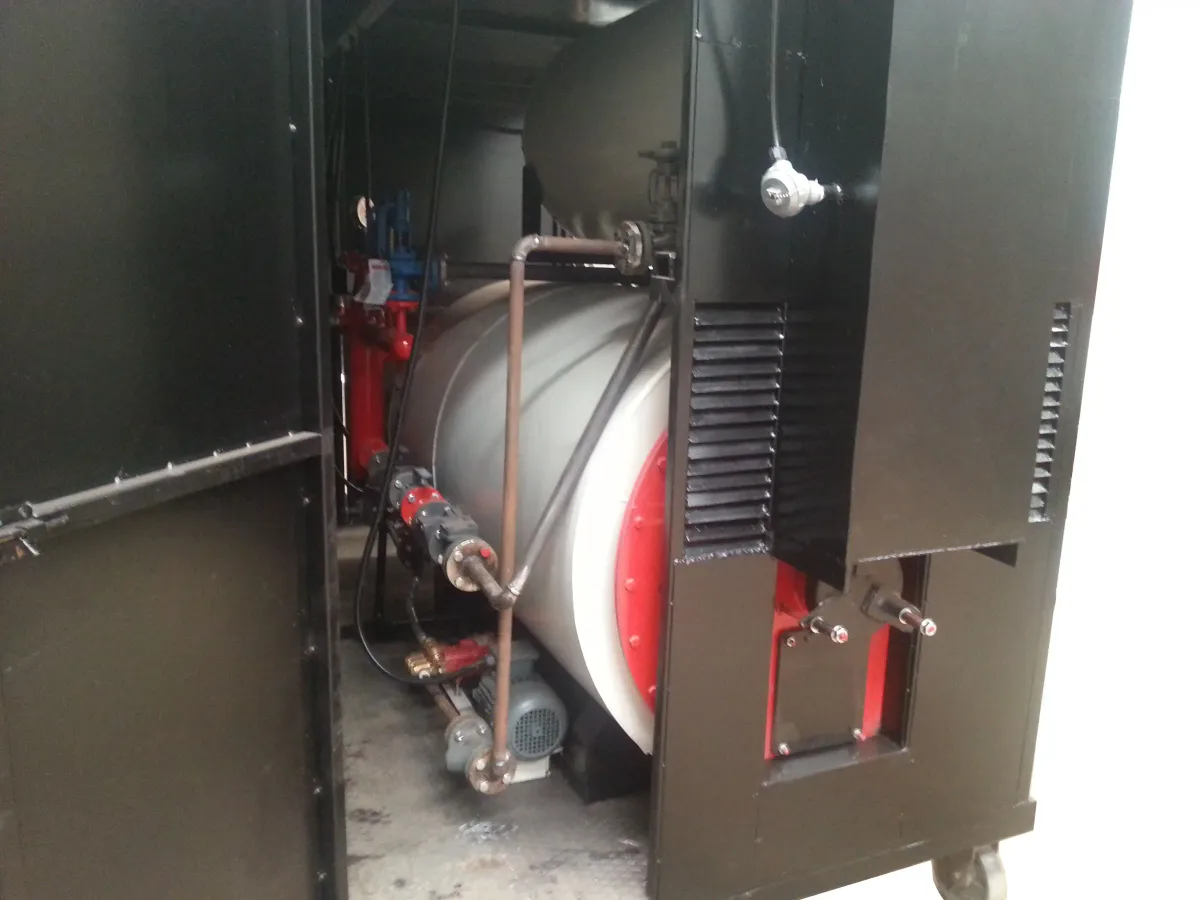

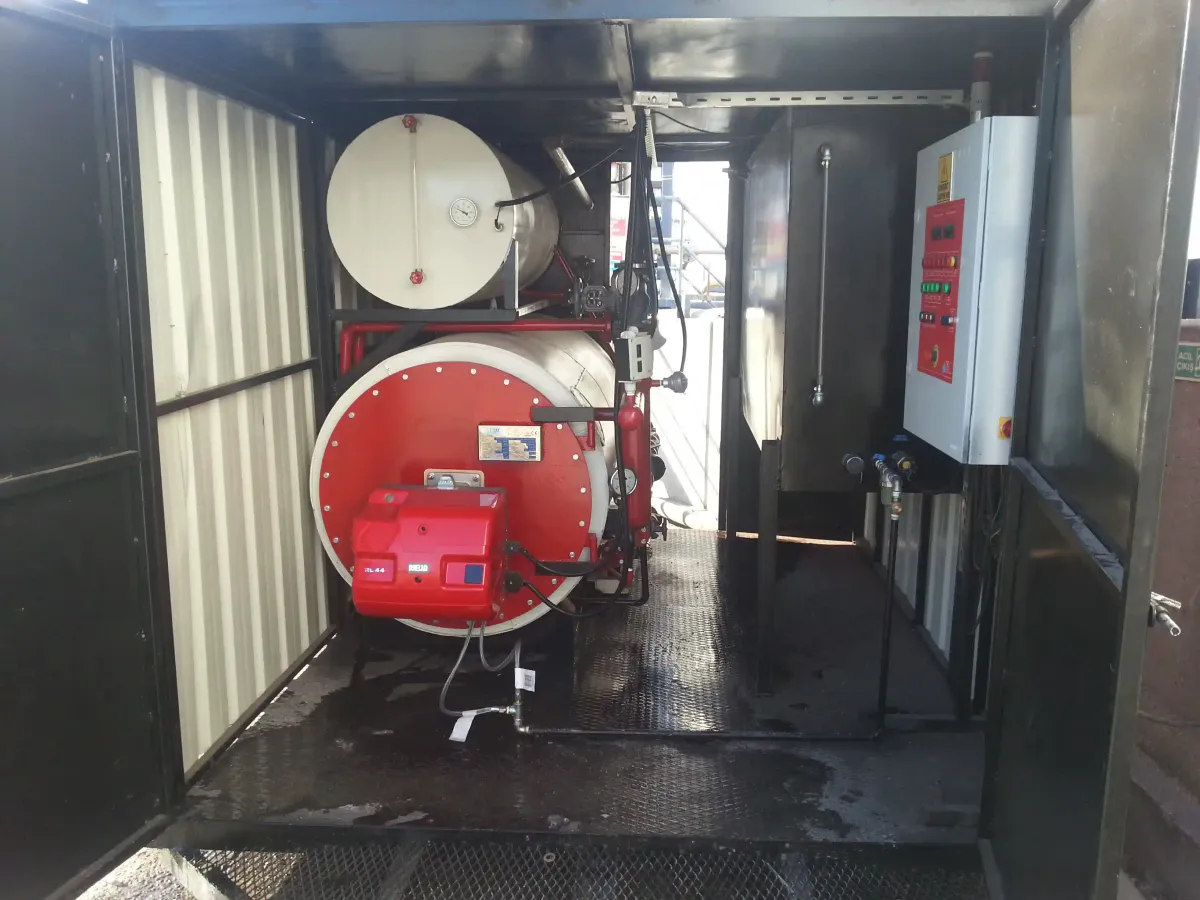

Kazanın yanında konteynere brülör, elektrik panosu, yakıt tankı, kondens tankı, besi suyu pompası, su filtresi ve otomatik yumuşatma ünitesi yerleştirilir. Konteyner; havalandırma panjuru, aydınlatma ve don koruma ısıtmasıyla donatılabilir.
Önemli teknik değerler
| Özellik | Mobile Steam Boiler Room |
|---|---|
| Buhar kapasitesi | ≤ 6000 kg/h |
| Isıl kapasite | ≤ 5 MW |
| Çalışma basıncı | ≤ 16 bar |
| Buhar alma süresi | 5–10 min |
| Verim | 8 bar'da: 90–92 % (ekonomizersiz) · 94–96 % (ekonomizerli) |
| Yakıt türleri | LPG, motorin, ağır yakıt yağı |
| Konteyner boyutu | ISO 20 ft / 40 ft |
| Gözetimsiz çalışma | 24–720 h |
| NOx emisyonu | Temiz yanmada: < 70 mg/Nm³ (gaz yakıtla) · < 150 mg/Nm³ (sıvı yakıtla) |
Sertifikalar ve standartlar
- EN 12953 — silindirik kazanlar (tasarım ve imalat)
- PED 2014/68/EU — basınçlı ekipman yönetmeliği (tasarım ve imalat)
- TRD — Alman buhar kazanı teknik kuralları
- ASME VIII Div. 1 — basınçlı kaplar (tasarım ve imalat)
Aksesuarlar
- Duman boruları için alüminyum türbülatörler (%2 ek yanma verimi)
- Modbus, Modbus TCP ve Profinet destekli PLC ile SCADA entegrasyonu
