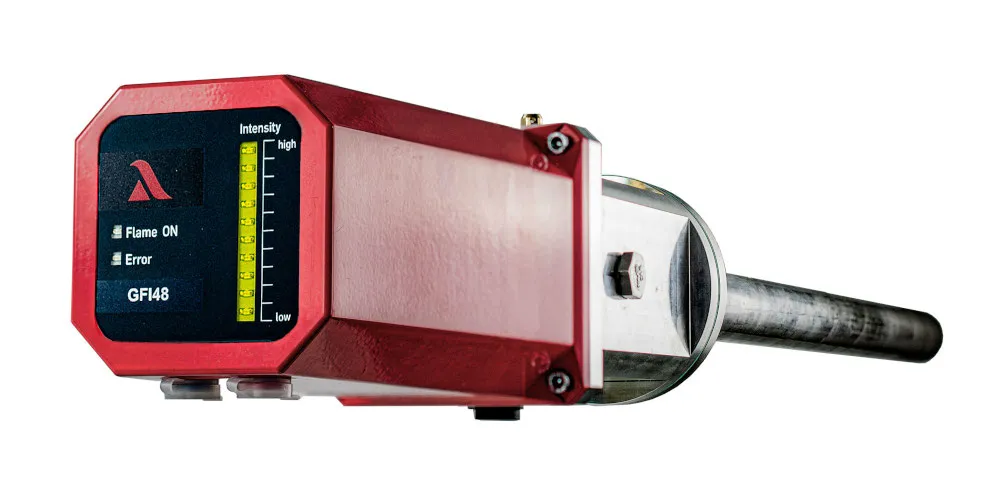

GFI yondirish gorelkasi

Name: GFI yondirish gorelkasi
Brand: LAMTEC

Sanoat pechlari va yoqish qurilmalarida asosiy gorelkani ishonchli yondiradigan, alanga nazoratli gazli yondirish gorelkasi

Yondirish tizimlari

LAMTEC · GFI35 · GFI48 · GFI70 …

27 … 700 kW
SIL3 · IP65
ATEX · IECEx (GFI48, GFI70, GFI89)
Uzlukli · Uzluksiz

GFI seriyali yondirish gorelkalari sanoat pechlari, termik texnologik qurilmalar hamda gaz, suyuq yoki qattiq yoqilgʻida ishlaydigan qozonlarda asosiy gorelkani xavfsiz yondirish uchun qoʻllaniladi. Ular qurilmani oldindan qizdirish, asosiy gorelkani yondirish va uning alangasini qoʻllab-quvvatlash uchun xizmat qiladi. GFI tabiiy gaz yoki LPG bilan, ixtiyoriy ravishda koks gazi va maxsus gazlar bilan ishlaydi hamda har qanday gaz, yengil va ogʻir suyuq yoqilgʻida ishlaydigan asosiy gorelkalarni yondira oladi.

Standart variantda yondirish transformatori, ionizatsiya elektrodi hamda SIL3 sertifikatli, YeI tip sinovidan oʻtgan ionizatsion alanga nazorati qurilmasi gorelkaga oʻrnatilgan. Gorelka majburiy havo va soplo uchida aralashtirish tamoyilida ishlaydi: tashqi gaz-havo aralashtirgichi kerak emas, taʼminot quvurlarida alangalanuvchi aralashma boʻlmaydi va alanga orqaga urilmaydi. Alanga mahalliy hosil boʻladi va nuqtaviy nazorat qilinadi. Alanga nazorati uzluksiz ishlashga ruxsat etilgan; alanga oʻchganda reaksiya vaqti 1 s gacha yoki 3 s gacha qilib tanlanadi. Yondirish kuchlanishi 230 V taʼminotda 8 kV tagacha, 120 V taʼminotda 7 kV tagacha; portlashga xavfli 2-zonada ikkalasi 5 kV tagacha.

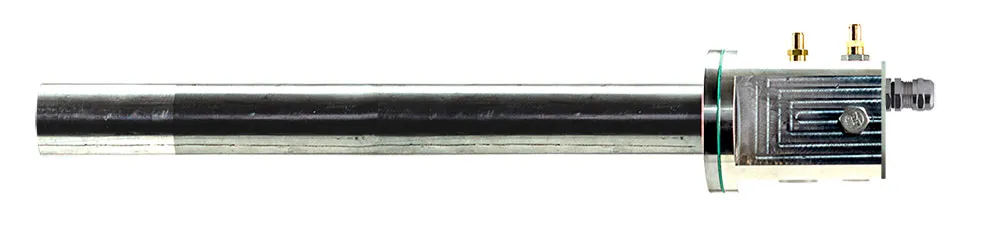

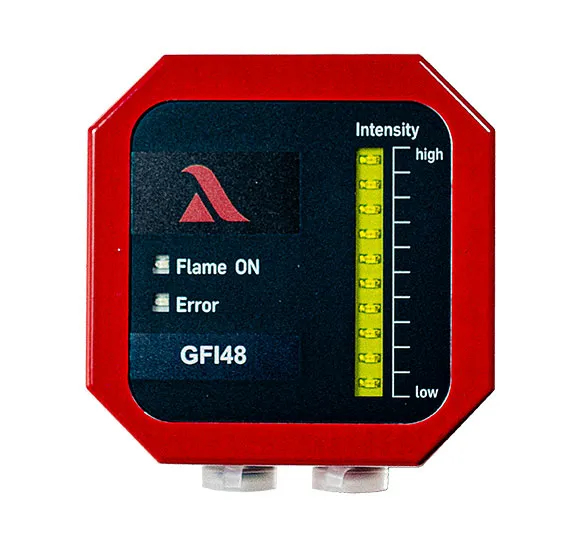

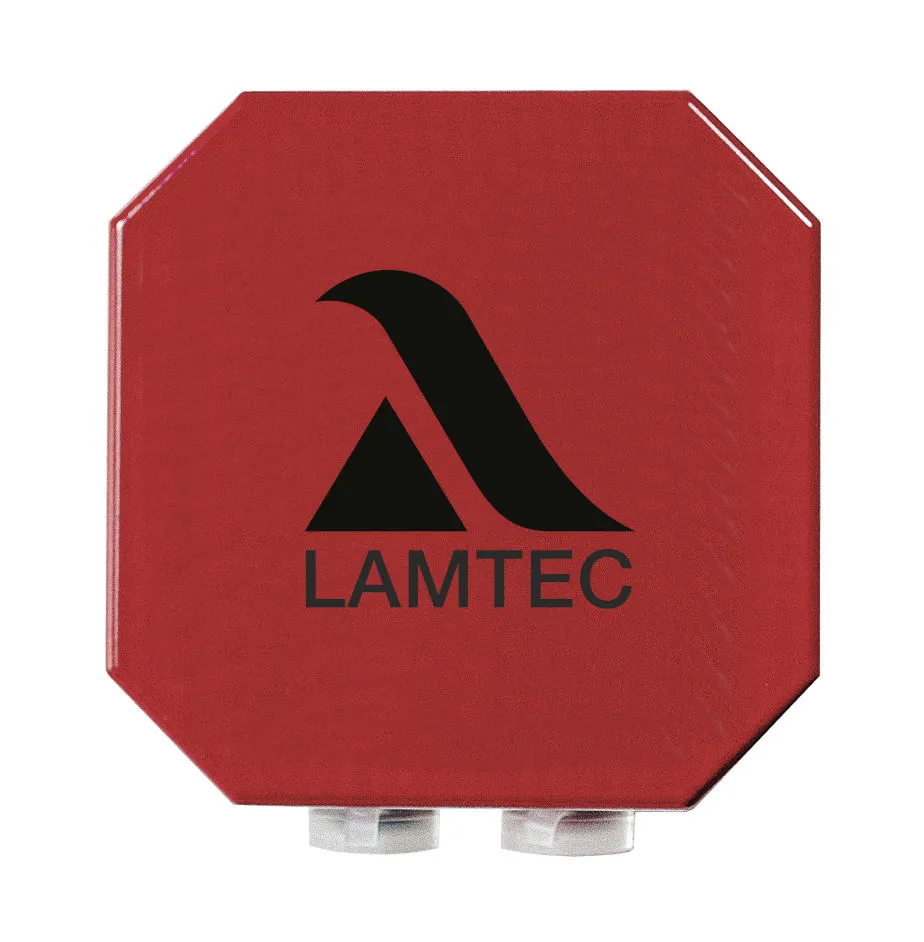

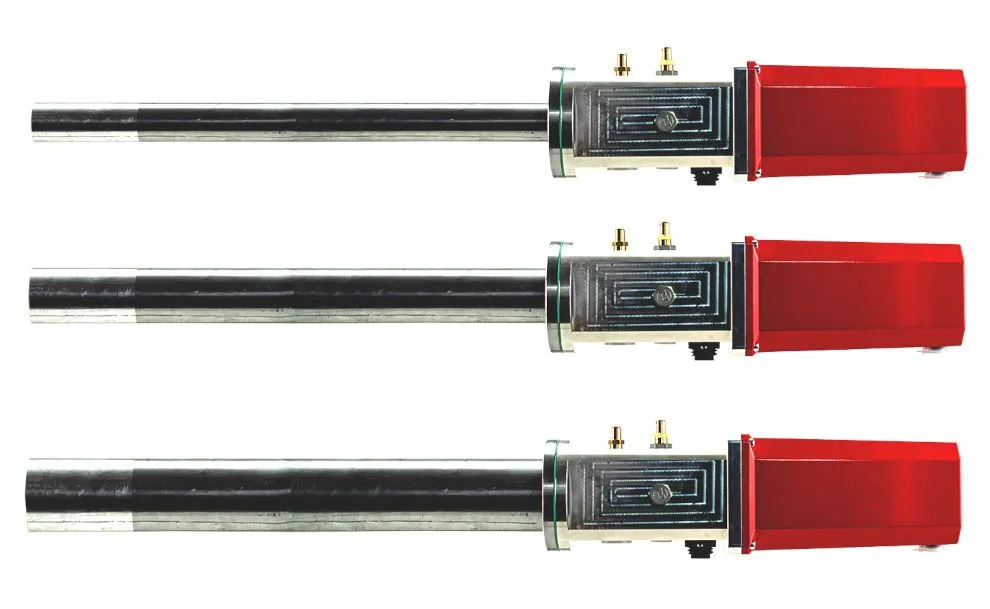

Seriya toʻrt oʻlchamdan iborat: GFI35, GFI48, GFI70 va GFI89; quvur diametrlari 35; 48,3; 70 va 88,9 mm. Elektr koʻrsatkichlari barcha oʻlchamlarda bir xil, oʻlchamlar faqat gaz va havo sarfi bilan farqlanadi. GFI35 xavfsiz zona uchun moʻljallangan; GFI48, GFI70 va GFI89 xavfsiz zona va portlashga xavfli 2-zona uchun, tashqi quvvat bloki bilan esa 1-zona uchun ham yetkaziladi. Plyonkali indikatorli va indikatorsiz variantlar bor; quvur uzunligi buyurtmada 300 dan 6000 mm gacha oraliqda belgilanadi.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

GFI yondirish gorelkasi

Soplo uchida aralashtirish: tashqi gaz-havo aralashtirgichi kerak emas, taʼminot quvurlarida alangalanuvchi aralashma hosil boʻlmaydi
Alanga orqaga urilmaydi; alanga mahalliy hosil boʻladi va nuqtaviy nazorat qilinadi
Standart variantda oʻrnatilgan yondirish transformatori va SIL3 ionizatsion alanga nazorati
Uzlukli yoki uzluksiz ish rejimi
27 kW dan 700 kW gacha issiqlik quvvatini qamrab oluvchi toʻrtta standart oʻlcham
IP65 himoya darajasi; GFI48, GFI70 va GFI89 uchun portlashga xavfli 1- va 2-zona variantlari

Modullar

GFI yondirish gorelkasi

Tashqi quvvat bloki

Ikki turda yetkaziladi. Xavfsiz zona turi: RAL 7035 boʻyalgan poʻlat korpus, IP66, -20…+60 °C. Portlashga xavfli 1-zona turi: misdan xoli alyuminiy va 1.4404/316 zanglamaydigan poʻlat, II 2G Ex db IIB+H2 T6/T5 Gb va II 2D Ex tb IIIC T80…T95 °C Db markirovkasi, ITS 15 ATEX 18302X va IECEx ITS 15.0041X sertifikatlari, IP66, 7 J zarbaga chidamlilik, -20…+60 °C. Bu blok bilan gorelka standart rezbali ulanishda -20…+80 °C, Ex I conduit rezbali ulanishda -40…+80 °C haroratga moʻljallangan.

GFI35 · GFI48 · GFI70 · GFI89

Asosiy texnik koʻrsatkichlar

Variantlarni taqqoslash

Koʻrsatkich	GFI35	GFI48	GFI70	GFI89
Issiqlik quvvati	27 … 57 kW	70 … 140 kW (tabiiy gaz) · 70 … 130 kW (propan gazi)	150 … 300 kW	400 … 700 kW
Alanga uzunligi	≤ 600 mm	≤ 800 mm	≤ 1200 mm	≤ 2000 mm
Gaz sarfi (200 mbar kirish bosimida)	5.8 Nm³/h (tabiiy gaz, propan gazi)	15 Nm³/h (tabiiy gaz) · 6 Nm³/h (propan gazi)	30 Nm³/h (tabiiy gaz) · 12 Nm³/h (propan gazi)	70 Nm³/h (tabiiy gaz) · 28 Nm³/h (propan gazi)
Flanesli ulanish	DN 50 / PN 6	DN 50 / PN 6	DN 65 / PN 6	DN 80 / PN 6

Umumiy koʻrsatkichlar

Koʻrsatkich	GFI
Yoqilgʻi turlari	Tabiiy gaz, LPG · koks gazi va maxsus gazlar (ixtiyoriy)
Taʼminot kuchlanishi	220–230 / 120–127 V AC +10/-15 %, 50/60 Hz
Alangani aniqlash	Ionizatsiya (F130I)
Xavfsizlik yaxlitligi darajasi	SIL3
Himoya darajasi	IP65 · NEMA 4 / 4X
Atrof-muhit harorati	-20 … +60 °C (displeysiz) · 0 … +60 °C (displeyli)

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, (EU) 2016/426, 2011/65/EU)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 13611
DIN EN 50156-1
DIN EN 50156-2
IECEx KIWA 20.0005X (oʻrnatilgan quvvat blokli 2-zona varianti)
ITS 15 ATEX 18302X, IECEx ITS 15.0041X (1-zona uchun tashqi quvvat bloki)

Aksessuarlar

Siljuvchi flanes, O-halqali zichlagich, poʻlat 1.4571: GFI48 uchun DN50 PN6 (2 teshikli maxsus turi ham bor), GFI70 uchun DN65 PN6, GFI89 uchun DN80 PN6
GFI yondirish gorelkalari uchun termal gʻilof
GFI yondirish gorelkalari uchun yuqori bosimli ignali klapan
Gaz sharli kranlari (GFI48, GFI70, GFI89): DVGW ruxsatnomali latun (1/2", 3/4", 1 1/2" va 2"). Yana 3/4" mini kran va dastakli 3" DN80 zanglamaydigan poʻlat
Zanglamaydigan poʻlat qoʻsh nippellar va NPT–R oʻtish uchun olti qirrali nippellar (GFI48, GFI70, GFI89)
Havoni rostlash muftasi (GFI48, GFI70, GFI89): 3/4", 1", 1 1/2" yoki 2" ichki rezba, qora choʻyan
Zanglamaydigan poʻlat manometr (GFI48, GFI70, GFI89): 0…160 mbar, Ø 63 mm korpus, G1/8" vertikal ulanish
Zichlagich va boltlar bilan oʻtkazish flanesi
