TP seriyali yondirish gorelkalari
Asosiy gorelkani ishonchli yondiradigan 2–600 kW quvvatli gazli yondirish gorelkalari: venturi yoki majburiy havo bilan
TESI · TP15 · TP25 · TP32 …
- 2 … 600 kW
- Venturi yoki majburiy havo
- HV yoki HE yoqish
- Ionizatsiya (ixtiyoriy)

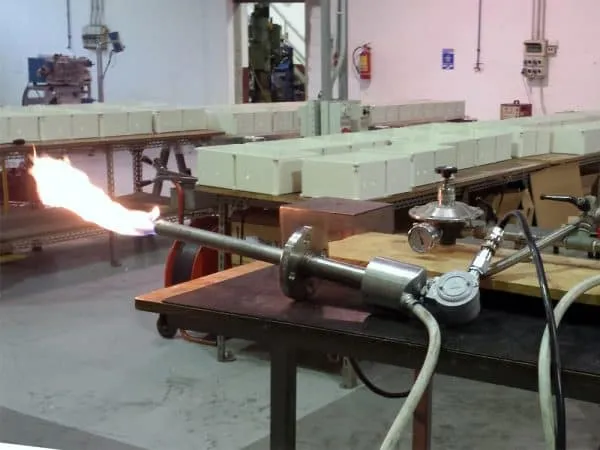

TESI kompaniyasining TP seriyasi sanoat gorelkalarida asosiy alangani yoqish uchun qoʻllaniladigan gazli yondirish gorelkalaridan iborat. Standart modellar buyurtmachining texnik talablariga moslashtiriladi: oʻlcham va shaklni yangi qurilmalar uchun ham, rekonstruksiya loyihalari uchun ham oʻzgartirish mumkin. Yoqish va ionizatsiya elementlari gorelkani devordan toʻliq chiqarmasdan olinadi, shuning uchun texnik xizmat tez bajariladi. Quvur uzunligi buyurtmada belgilanadi.
Seriya oltita oʻlchamdan iborat. TP15 (15 mm, 2…7 kW), TP25 (25 mm, 4…15 kW), TP32 (26,7…33,4 mm, 20…45 kW) va TP38 (33,4…48,3 mm, 50…120 kW) havoni venturi orqali oʻzi soʻradigan yoki majburiy havo beriladigan variantlarda yetkaziladi. TP60 (60 mm, 250 kW gacha) va TP76 (76 mm gacha, 600 kW gacha) faqat majburiy havo bilan ishlaydi. Alanga uzunligi TP15 da 100 mm gacha, TP76 da 2000 mm gacha. Gaz sarfi TP15 da 20 mbar bosimda 0,21…0,73 m³/h, TP25 da 50 mbar bosimda 0,42…1,56 m³/h.
Yoqish yuqori kuchlanishli (HV) monoelektrod yoki yuqori energiyali (HE) yondirgich bilan amalga oshiriladi. TP15 va TP25 da HV monoelektrod qoʻllaniladi; TP32 va TP38 uchun Ø12–14 mm, TP60 va TP76 uchun esa Ø17 mm gacha HE yondirgich ham tanlash mumkin. Zarur boʻlsa, HV monoelektrod alangani ionizatsiya orqali ham nazorat qiladi; faqat yoqish uchun moʻljallangan variantlar ham bor. TP32 va TP38 ning HE variantlari faqat yoqadi; TP60 va TP76 da HE yondirgichga alohida ionizatsiya sterjeni qoʻshilishi mumkin. Barcha TESI mahsulotlari CE belgisiga ega.
TP seriyali yondirish gorelkalari
- Oltita oʻlcham: 2 kW dan 600 kW gacha issiqlik quvvati, 2000 mm gacha alanga uzunligi
- TP15–TP38 da venturi yoki majburiy havo; TP60 va TP76 da majburiy havo
- HV monoelektrod yoki HE yondirgich bilan yoqish
- Ionizatsiya orqali alanga nazorati varianti: HV monoelektrod yoki TP60 va TP76 da alohida ionizatsiya sterjeni bilan
- Yoqish va ionizatsiya elementlari gorelkani devordan chiqarmasdan olinadi
- Oʻlcham va shakl buyurtmachi talablariga moslashtiriladi — yangi qurilmalar va rekonstruksiya uchun
- CE belgisi
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | TP15 | TP25 | TP32 | TP38 |
|---|---|---|---|---|
| Quvur diametri | 15 mm | 25 mm | 26.7 … 33.4 mm | 33.4 … 48.3 mm |
| Issiqlik quvvati | 2 … 7 kW | 4 … 15 kW | 20 … 45 kW | 50 … 120 kW |
| Alanga uzunligi | ≤ 100 mm | ≤ 300 mm | ≤ 500 mm | ≤ 600 mm |
| Yoqish elementi | Yuqori kuchlanishli monoelektrod | Yuqori kuchlanishli monoelektrod | Yuqori kuchlanishli monoelektrod · yuqori energiyali yondirgich Ø12–14 mm | Yuqori kuchlanishli monoelektrod · yuqori energiyali yondirgich Ø12–14 mm |
| Alangani aniqlash | Ionizatsiya (ixtiyoriy) | Ionizatsiya (ixtiyoriy) | Ionizatsiya (ixtiyoriy, faqat HV variantida) | Ionizatsiya (ixtiyoriy, faqat HV variantida) |
| Koʻrsatkich | TP60 | TP76 |
|---|---|---|
| Quvur diametri | 60 mm | ≤ 76 mm |
| Issiqlik quvvati | ≤ 250 kW | ≤ 600 kW |
| Alanga uzunligi | ≤ 1200 mm | ≤ 2000 mm |
| Yoqish elementi | Yuqori kuchlanishli elektrod · yuqori energiyali yondirgich ≤ Ø17 mm | Yuqori kuchlanishli elektrod · yuqori energiyali yondirgich ≤ Ø17 mm |
| Alangani aniqlash | Ionizatsiya (ixtiyoriy) | Ionizatsiya (ixtiyoriy) |
Sertifikatlar va standartlar
- CE belgisi
Aksessuarlar
- Yonish havosini soʻrish uchun venturi tizimi
- Buyurtmachi talablari va qoʻllanish sharoitiga qarab tanlanadigan maxsus flanes tizimlari
- Uchqunlash tugagach uchni kir va alangadan himoya qiladigan yon yoki koaksial pnevmatik tortib olish qurilmasi
- Ionizatsiya sterjeni oʻrniga qoʻllanadigan, bozorda mavjud UV yoki IR skaner-kuchaytirgichlar
