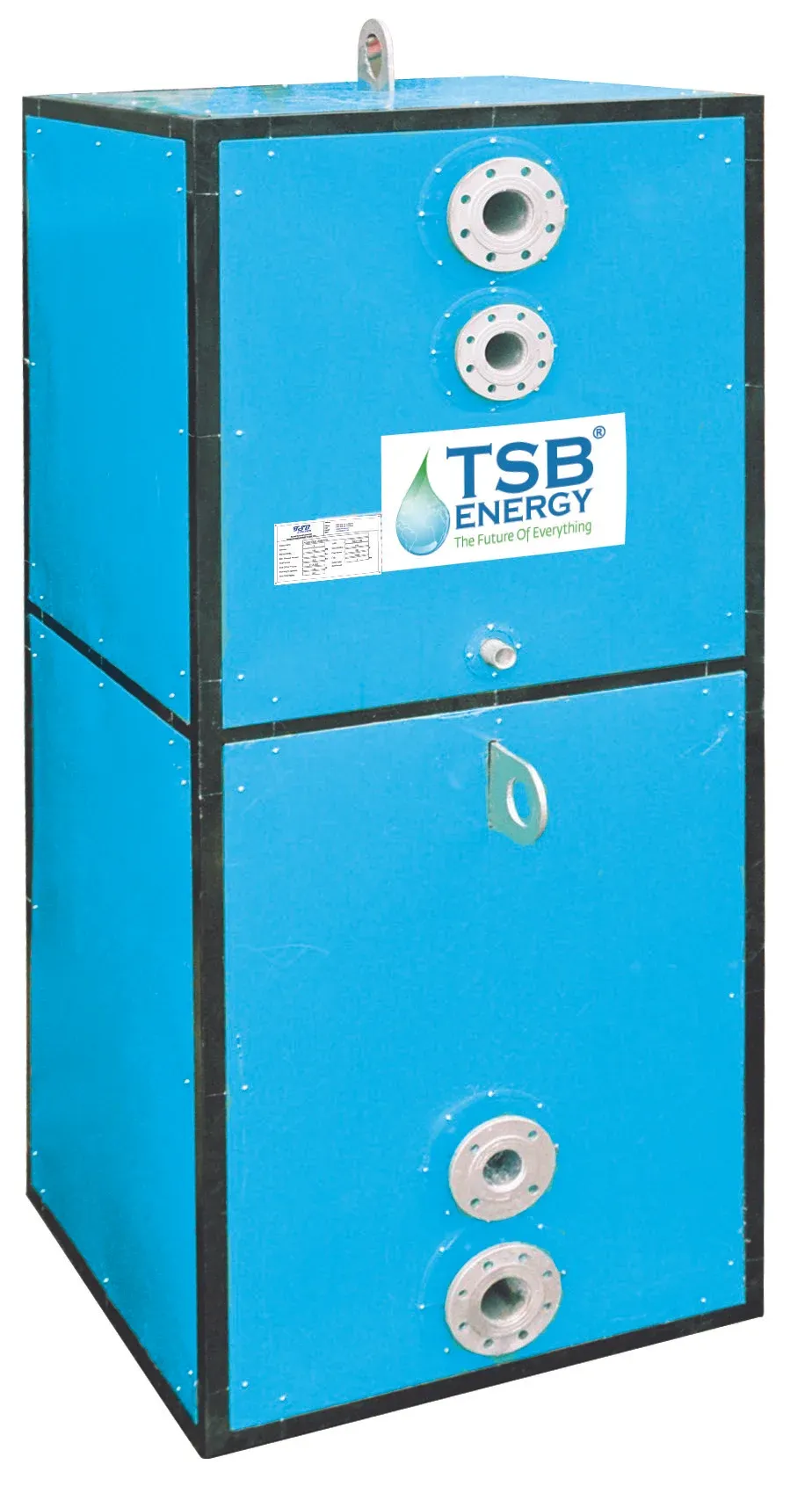

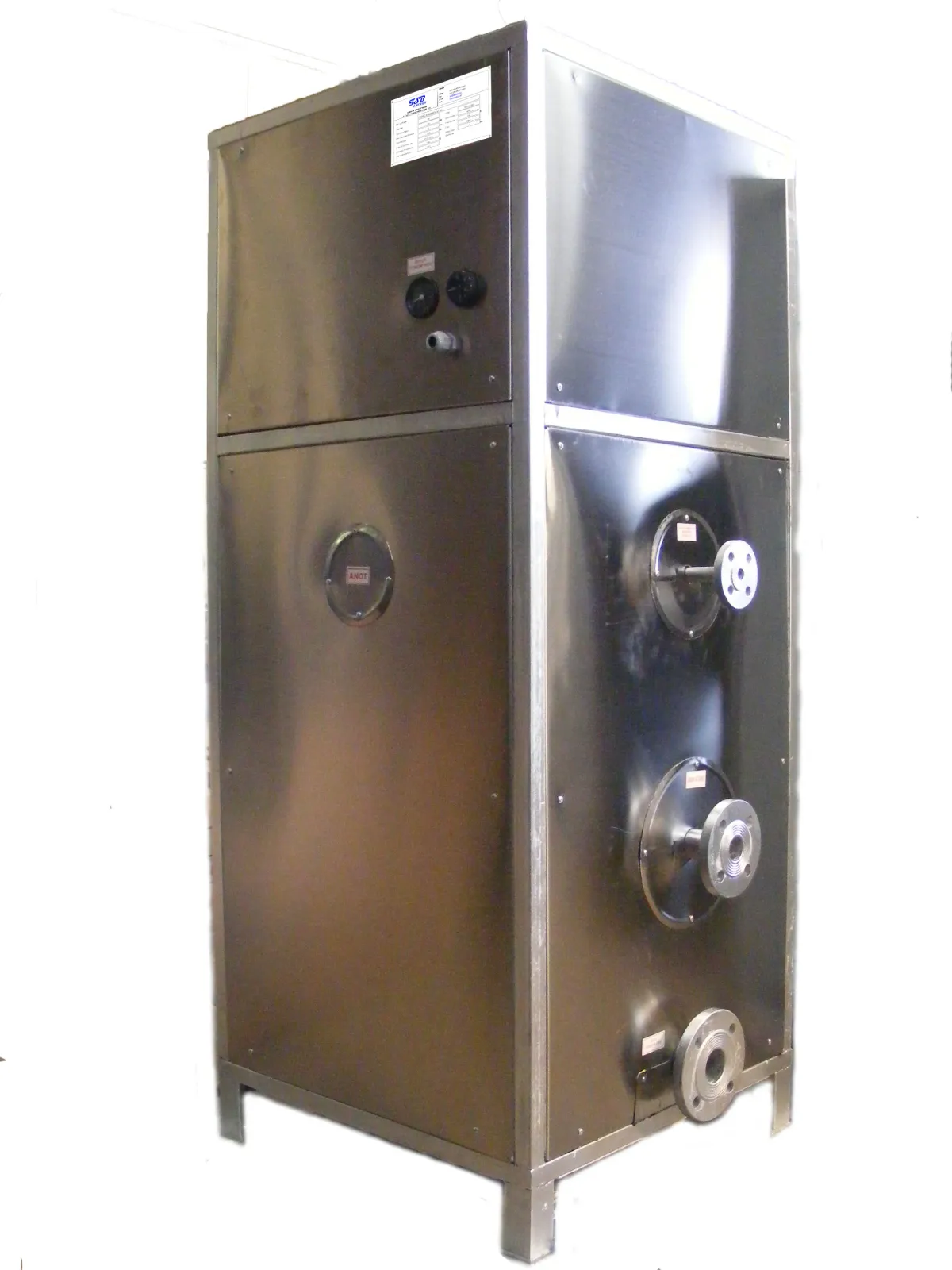

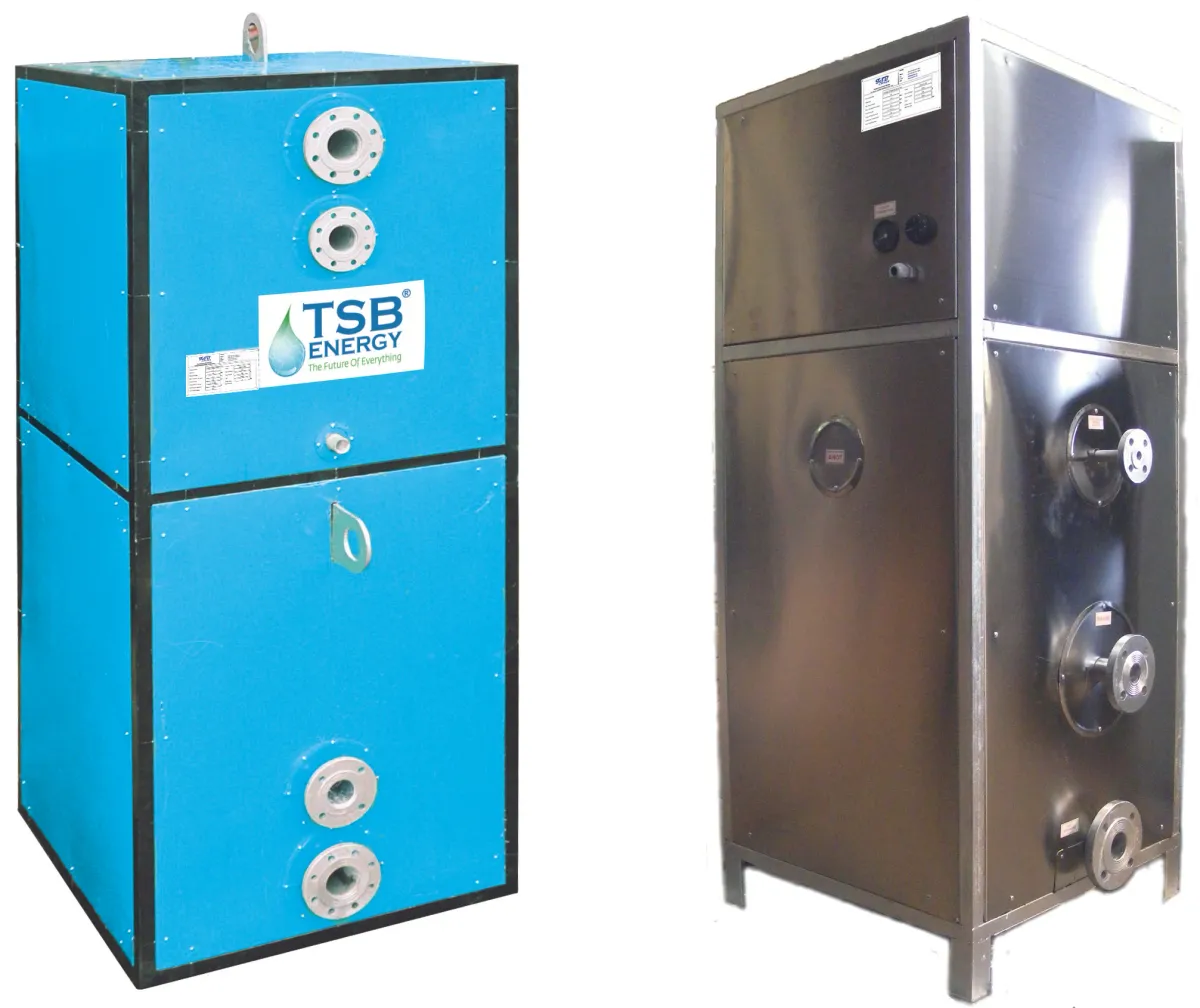

Tezkor issiq suv boyleri
Bugʻ, issiq yoki oʻta qizdirilgan suv, termoyogʻ issiqligi bilan katta sarfda issiq suv beradigan toʻgʻri quvurli boyler
TSB Energy
- ≤ 64 t/h
- ≤ 100 bar (1450 psig)
- EN 13445 · AD 2000
Bu toʻgʻri quvurli isitgich bugʻ, issiq suv, oʻta qizdirilgan suv yoki termoyogʻ issiqligini sovuq suvga uzatib, sanoatning katta hajmdagi issiq suv ehtiyojini qoplaydi. Isitilayotgan suv quvurlarda 1,5–2 m/s tezlikda harakatlanadi, qarama-qarshi oqim sxemasi esa kerakli haroratdagi suvni tez va katta sarfda beradi. TSB boylerni 64 t/h gacha unumdorlik va 100 bar (1450 psig) gacha bosim uchun, vertikal yoki gorizontal holatda ishlab chiqaradi. Asosiy qoʻllanish sohalari — elektr stansiyalari, neft-kimyo va neftni qayta ishlash, HVAC, oziq-ovqat va ichimliklar, farmatsevtika, dengiz transporti, avtomobilsozlik, qogʻoz-sellyuloza va oqova suvlarni tozalash.
Zmeevikli va emal qoplamali boylerlardan farqli ravishda toʻgʻri quvurlarga ifloslangan va qattiq suv kam taʼsir qiladi: ularni kimyoviy yuvish va kerak boʻlsa bittadan almashtirish mumkin. Chiqariladigan quvurlar dastasi quvur va korpus tomonlarini oson tozalash imkonini beradi, ochiq tizimlarda toʻplangan choʻkma tozalash lyuki orqali olinadi. Quvurlar qoʻllanishga qarab qatorma-qator yoki shaxmat tartibida joylashtiriladi, muhit konturlari kerakli sarf, tezlik va bosim yoʻqotishiga moslanadi; hisob eng yomon turbulentlik sharoiti uchun bajariladi, issiqlik almashinuvi yuzasi esa hisoblanganidan katta olinadi. Zarrachali va tolali muhitlar uchun ham mos.
Korpus va tubliklar EN 10028-2 ga mos P355GH poʻlatidan yoki korroziyali muhitlar uchun AISI304 yoki AISI316 zanglamaydigan poʻlatdan; quvurlar EN 10216-2 ga mos P235GH yoki P265GH choʻzilgan poʻlatdan yoki korroziyali va gigiyenik muhitlar uchun AISI304, AISI316 yoki AISI316Ti zanglamaydigan poʻlatdan. 100 mm zich izolyatsiya issiqlik yoʻqotishini kamaytiradi. Boyler yagona ramada yetkaziladi, isituvchi va isitiladigan muhitlarni ulash kifoya. PLC ortiqcha bosim va harorat himoyasini hamda avariya toʻxtatishini nazorat qiladi; maʼlumotlar Modbus, Modbus TCP/IP yoki Profinet orqali uzatiladi. Konstruksiya EN 13445, AD 2000, PED 2014/68/EU va ASME Section VIII Div. 1 ga muvofiq.
Tezkor issiq suv boyleri
- Oqim konstruksiyasi tufayli juda tez isitish va katta issiq suv sarfi
- Toʻgʻri quvurlar iflos va qattiq suvga chidamli; kimyoviy yuvish va quvur almashtirish mumkin
- Quvur va korpus tomonlarini oson tozalash uchun chiqariladigan quvurlar dastasi
- Bugʻ, issiq suv, oʻta qizdirilgan suv yoki termoyogʻ bilan ishlaydi
- Gigiyenik va korroziyali qoʻllanishlar uchun zanglamaydigan poʻlat variantlari
- Ixcham, deyarli istalgan joyga oʻrnatiladi
- Maxsus tizimlar uchun aniq mutanosib issiqlik berish
- Modbus, Modbus TCP/IP va Profinet orqali masofaviy monitoring
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | Fast Hot Water Storage Cylinder |
|---|---|
| Unumdorlik | ≤ 64 t/h |
| Ish bosimi | ≤ 100 bar (1450 psig) |
| Isituvchi muhit | Bugʻ, issiq suv, oʻta qizdirilgan suv yoki termoyogʻ |
| Oqim tezligi | 1.5 … 2 m/s |
| Konstruksiya turi | Toʻgʻri quvurli, qarama-qarshi oqimli; vertikal yoki gorizontal |
| Material | P355GH / P235GH / P265GH · AISI304 / AISI316 / AISI316Ti (korroziyali yoki gigiyenik muhitlar uchun) |
| Issiqlik izolyatsiyasi | 100 mm, yuqori zichlikdagi izolyatsiya materiali |
| Interfeyslar | Modbus · Modbus TCP/IP · Profinet |
Sertifikatlar va standartlar
- EN 13445 — olovsiz bosim idishlari (loyihalash va ishlab chiqarish)
- AD 2000 — bosim idishlari qoidalari (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Modbus va Profibus kabi aloqa protokollarini qoʻllab-quvvatlovchi PLC
