Uch yurishli bugʻ qozoni

Name: Uch yurishli bugʻ qozoni
Brand: TSB Energy

Sanoat uchun shotland tipidagi olov quvurli qozon: soatiga 30 000 kg gacha bugʻ, 25 bar gacha bosim

Qozonlar va jihozlar

TSB Energy

≤ 30 000 kg/h
≤ 21 000 kW
≤ 25 bar
24–720 h nazoratsiz

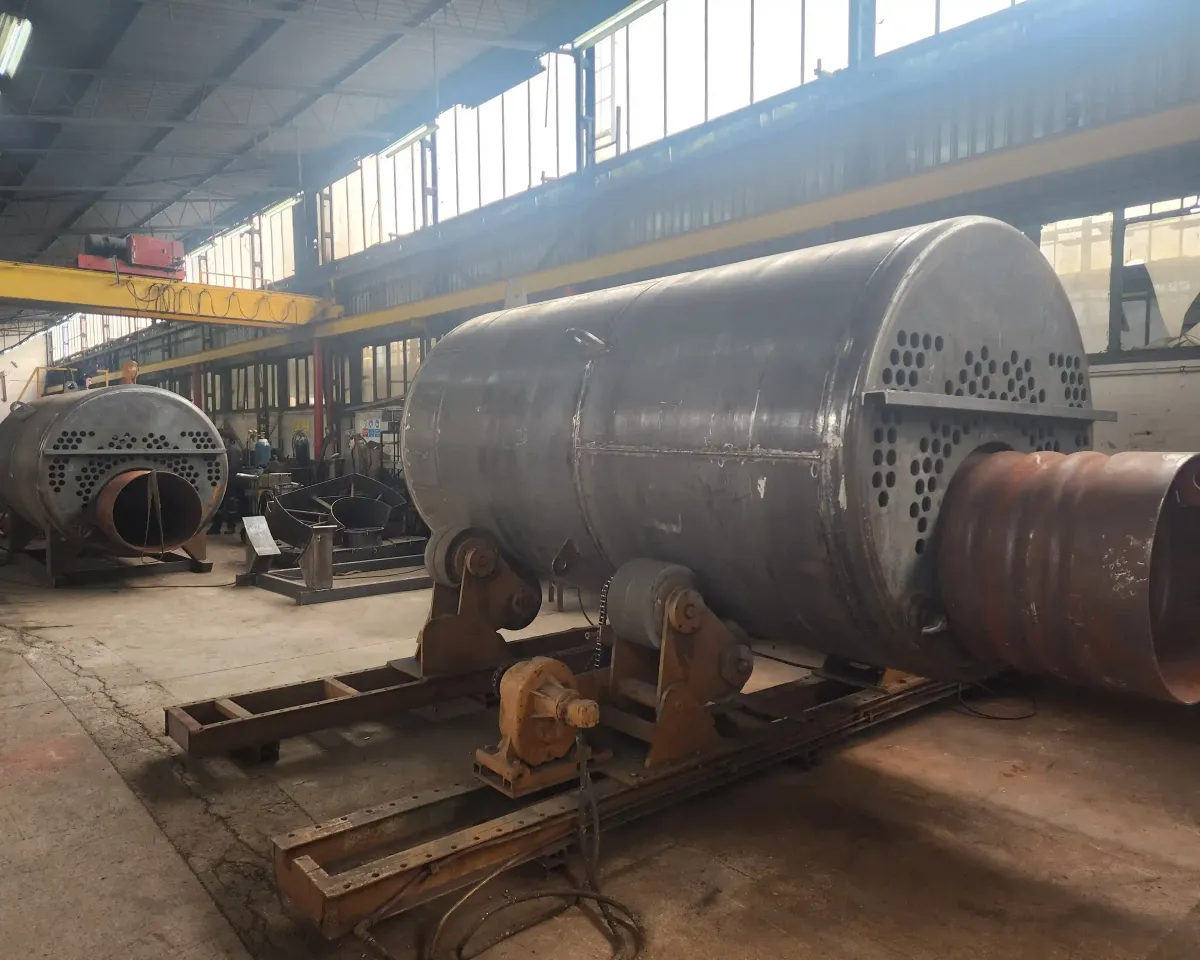

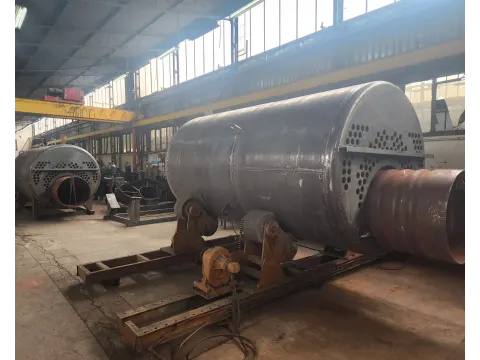

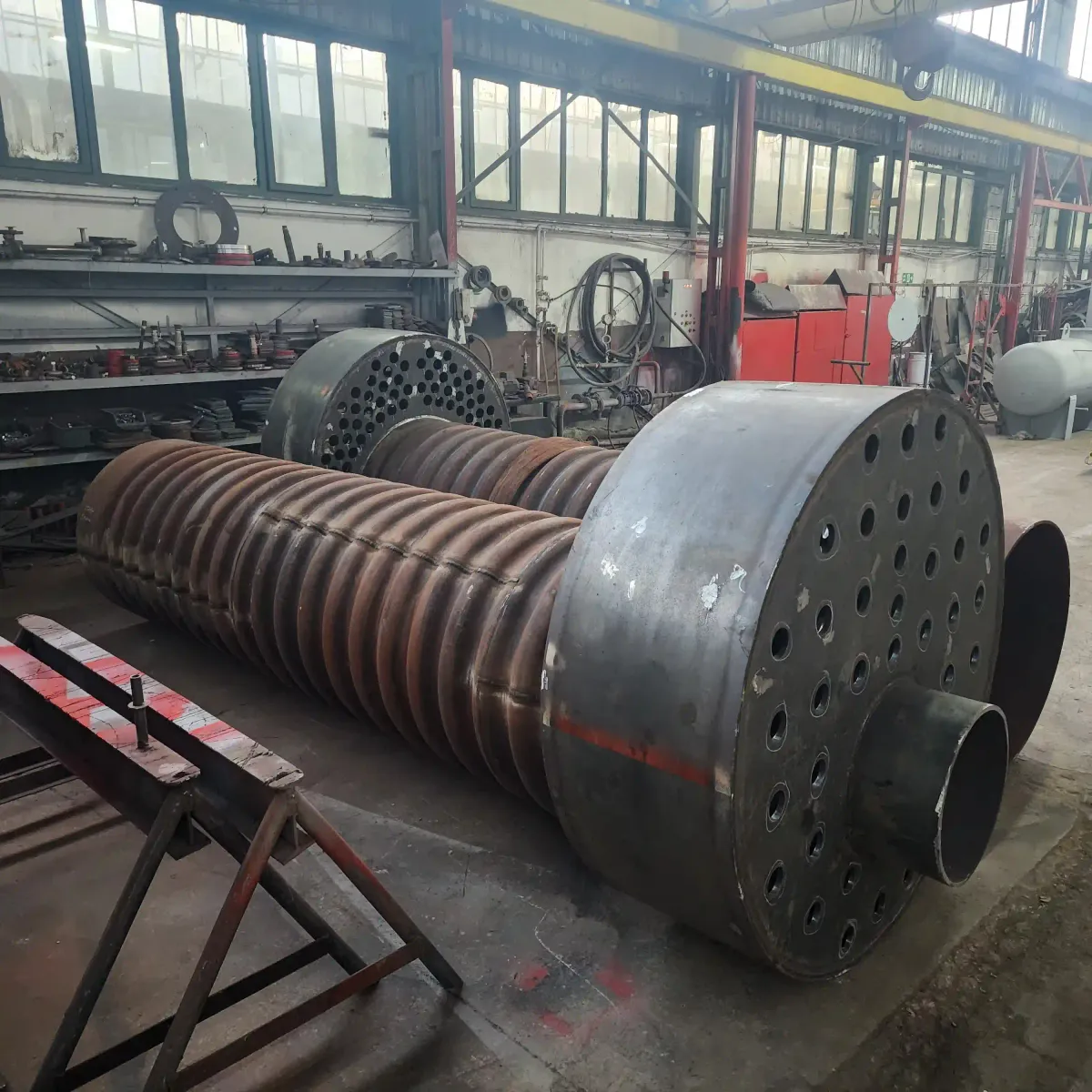

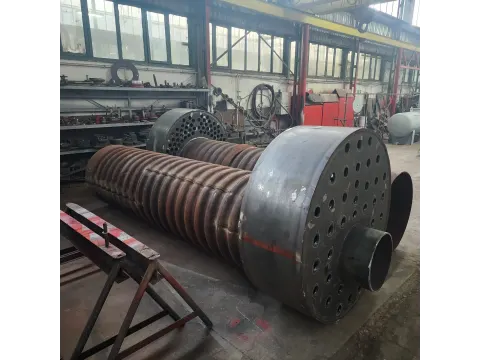

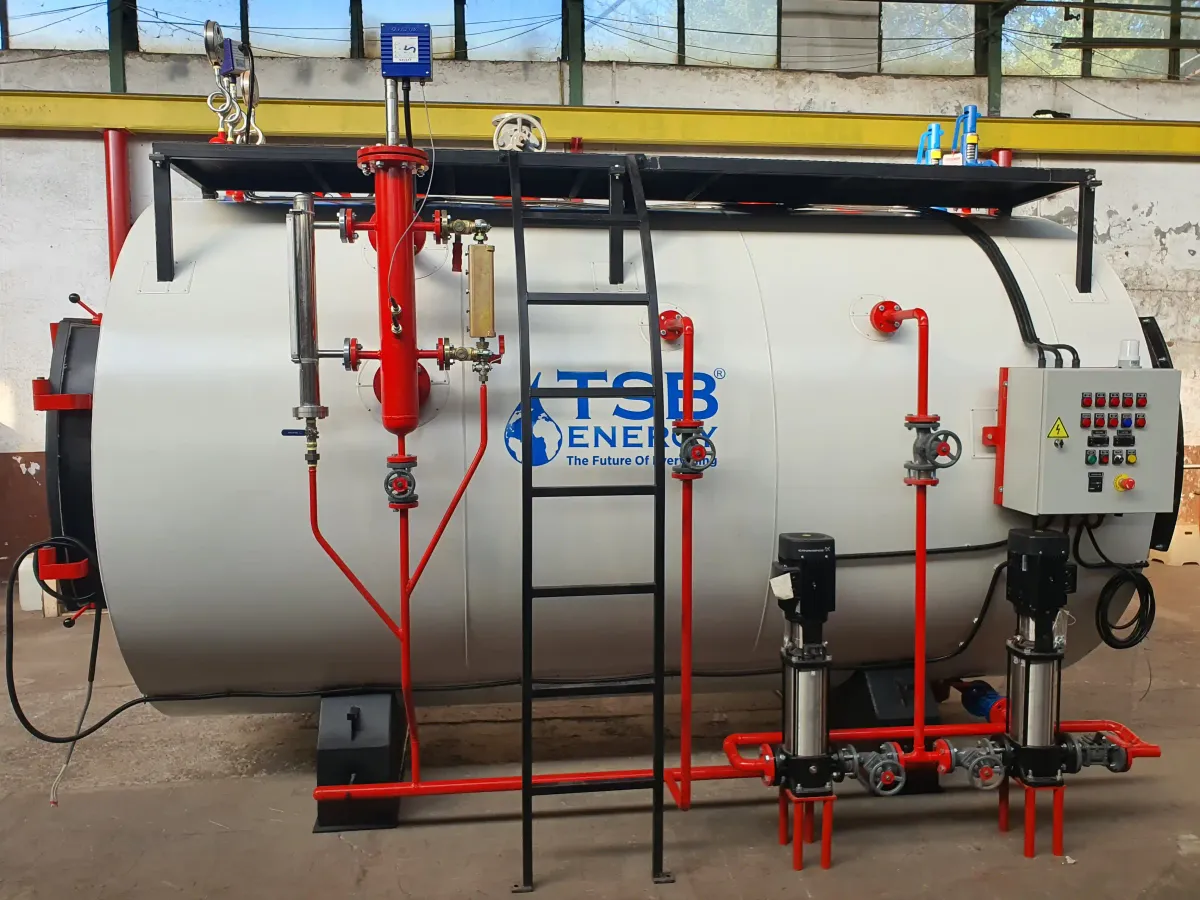

TSB Energy uch yurishli bugʻ qozoni shotland tipidagi olov-tutun quvurli qozondir. Birinchi yurishni gorelka alangasi keng gofrirlangan olov quvurida hosil qiladi, soʻng tutun gazlari ikki alohida tutun quvurlari dastasidan oʻtib, moʻriga chiqadi. TSB maʼlumotiga koʻra, energiyaning 55 foizi suvga olov quvurining oʻzida uzatiladi. Qozon tabiiy gaz, LPG, LNG, dizel yoqilgʻisi va mazutda ishlaydi, mos gorelka bilan esa 100 % gacha vodorod yoqa oladi. Bugʻ unumdorligi soatiga 30 000 kg gacha (21 000 kW gacha), bosim 25 bar gacha.

8 bar bosimda FIK ekonomayzersiz 90–92 %, ekonomayzer bilan 94–96 % ni tashkil etadi; tutun quvurlariga ixtiyoriy ravishda oʻrnatiladigan alyuminiy turbulizatorlar yonish FIKini 1,5 % ga oshiradi. Toza yonishda NOx chiqindilari gazda 70 mg/Nm³ dan, suyuq yoqilgʻida 150 mg/Nm³ dan past boʻladi. Korpus va quvur panjaralari P355GH (EN 10028-2) qozon listidan, patrubkalar esa P235GH yoki P265GH (EN 10216-2) choksiz quvurlaridan tayyorlanadi; loyihalash va ishlab chiqarishda EN 12953, PED 2014/68/EU, TRD va ASME VIII Div. 1 asos qilib olinadi.

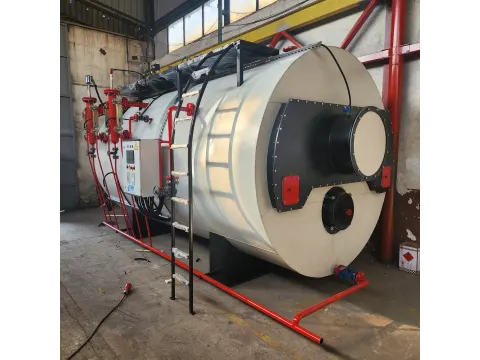

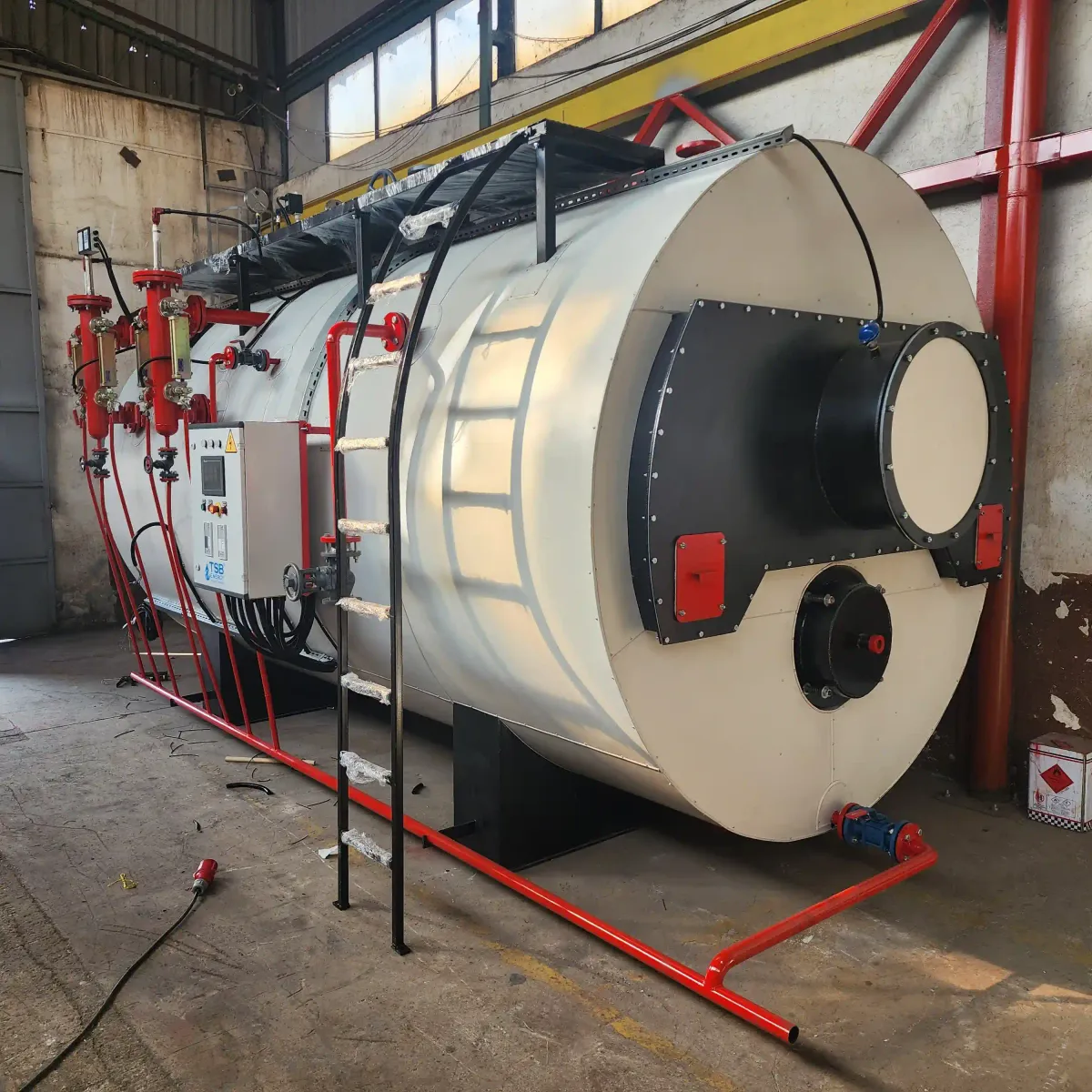

Qozon yagona ramada ishga tayyor holda yetkaziladi: elektr, taʼminot suvi va bugʻ quvuri ulangach, uni ishga tushirish mumkin. PLC barcha xavfsizlik qurilmalarini nazorat qiladi, operator qozonni HMI panelidan boshqaradi; avariya va ish signallari quruq kontaktlar orqali, masofaviy maʼlumotlar esa Modbus, Modbus TCP/IP va Profinet orqali uzatiladi. Oʻlchov asboblari kengaytirilgan SB-Special seriyasi EN 12953 ga muvofiq xodimlarsiz ishlash uchun jihozlanadi va chegara oshib ketganda avtomatik ravishda toʻxtab, bloklanadi.

Ushbu mahsulot uchun taklif soʻrash

Afzalliklar

Uch yurishli bugʻ qozoni

24 soatdan 720 soatgacha doimiy nazoratsiz ishlash xodimlar va ekspluatatsiya xarajatlarini kamaytiradi
Katta bugʻlanish yuzasi va bugʻ hajmi keskin bugʻ sarfini qoplaydi

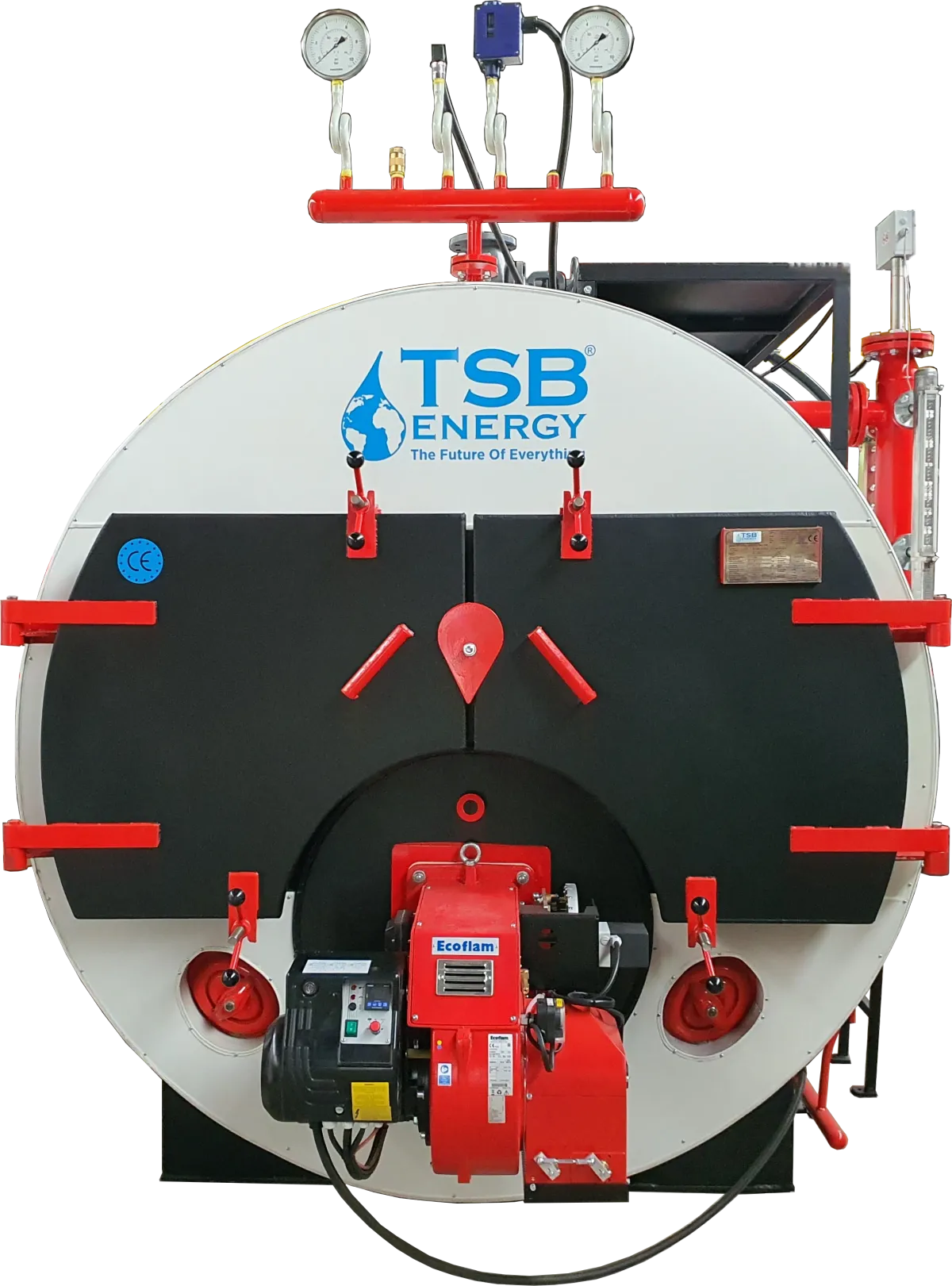

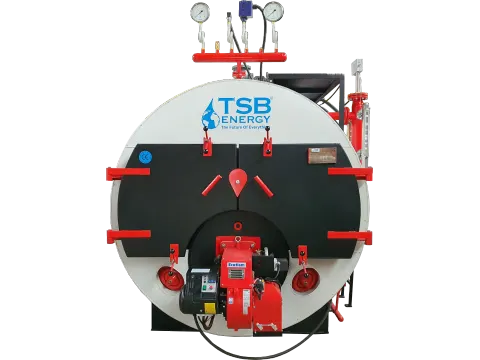

Old eshiklar tutun quvurlariga, orqa portlash eshigi burilish kamerasiga, lyuk va kamida ikkita qoʻl lyugi suv tomoniga kirish imkonini beradi
Suv bilan sovitiladigan (wetback) yoki quruq (dryback) burilish kamerali variant
Olov va tutun quvurlari diametri kichraytirilib, tutun gazi tezlashtirilgani uchun standart qozonlarga nisbatan kamida 2 % yoqilgʻi tejaladi
100 mm qalinlikdagi yuqori zichlikli eshik izolyatsiyasi va ruxlangan, boʻyalgan tashqi qoplama nurlanish yoʻqotishlarini kamaytiradi
Mos gorelka bilan 100 % gacha vodorod yoqib, CO₂ chiqindilarini kamaytirish mumkin
Elektr komponentlari UL markirovkasiga ega, simlar NEC talablariga muvofiq ulanadi

TSB Energy

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	Three Pass Steam Boiler
Bugʻ unumdorligi	≤ 30 000 kg/h
Issiqlik unumdorligi	≤ 21 000 kW
Ish bosimi	≤ 25 bar
Foydali ish koeffitsiyenti (FIK)	8 bar bosimda: 90–92 % (ekonomayzersiz) · 94–96 % (ekonomayzer bilan)
Yoqilgʻi turlari	Tabiiy gaz, LPG, LNG, dizel yoqilgʻisi, mazut, H₂ (mos gorelka bilan 100 % gacha)
Nazoratsiz ishlash	24–720 h
NOx chiqindilari	Toza yonishda: < 70 mg/Nm³ (gazda) · < 150 mg/Nm³ (suyuq yoqilgʻida)
Konstruksiya turi	3 yurishli, shotland tipida; wetback yoki dryback burilish kamerasi
Material	Korpus va quvur panjaralari: P355GH (EN 10028-2) · patrubkalar: P235GH / P265GH (EN 10216-2)

Sertifikatlar va standartlar

EN 12953 — silindrsimon qozonlar (loyihalash va ishlab chiqarish)
PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
