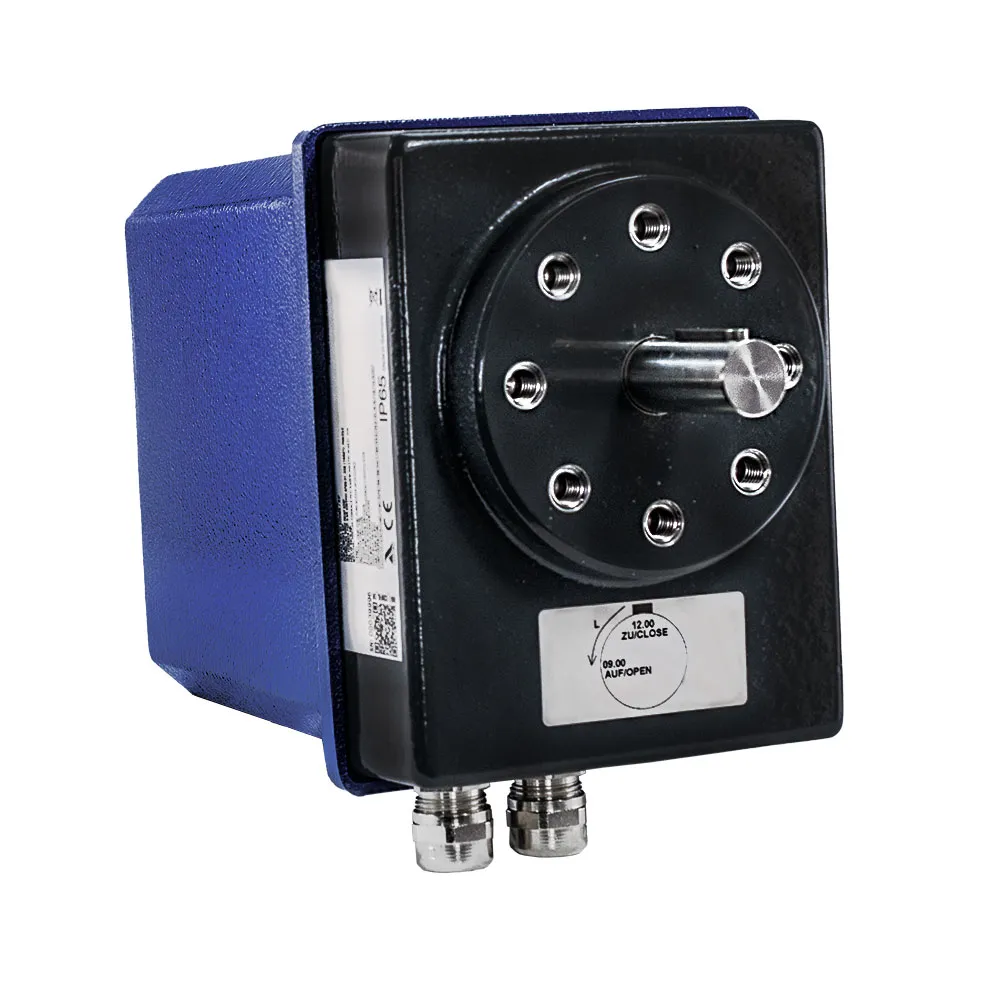

662RX 90, 140 ve 180 Nm servomotor

Name: 662RX 90, 140 ve 180 Nm servomotor
Brand: LAMTEC

ETAMATIC, FMS ve VMS için TÜV onaylı, 3 noktalı ya da isteğe bağlı 4…20 mA kontrollü 90, 140 ve 180 Nm servomotorlar

Brülör Kontrol Sistemleri

LAMTEC · 662R2123 · 662R2124 · 662R2125

90 / 140 / 180 Nm
IP65
ETAMATIC · FMS · VMS
4 … 20 mA (opsiyonel)

662R2123 (90 Nm), 662R2124 (140 Nm) ve 662R2125 (180 Nm), yakma tesislerinde klape ve valfleri süren elektrikli LAMTEC servomotorlarıdır. ETAMATIC, FMS ve VMS ile kullanımda TÜV onaylıdırlar; yakma tekniği ve endüstrideki başka uygulamalara da uygundurlar. Standart sürüm 230 V AC / 50 Hz ile beslenir, 3 noktalı olarak kontrol edilir ve 90°'lik hareketi 60 saniyede tamamlar. Siparişte 115 V AC ya da 230 V AC besleme ile 50 ya da 60 Hz frekans, 30 ya da 40 saniyelik çalışma süresi ve 120°, 135°, 180° ya da 270°'lik dönüş açısı seçilebilir.

3 noktalı sürümde konum, TÜV onaylı ve iletken plastik 5 kΩ potansiyometreyle (NOVOTEC ya da CONTELEC) geri bildirilir; potansiyometre şekil bağlı ve boşluksuz bağlanır, bunun yerine tel sargılı 100 Ω, 200 Ω ya da 1 kΩ potansiyometre de seçilebilir. Bu sürüm yalnız AÇ/KAPA butonlu elektrikli elle kumandayla teslim edilir. Servomotorlar, test edilmiş potansiyometrelerin bu şekilde bağlanmasına ilişkin emniyet gerekliliklerini 60 saniyelik çalışma süresinde karşılar; çalışma süresi sınır şalteri ve potansiyometre donanımına göre değişebilir.

İsteğe bağlı entegre elektronik kontrol, servomotoru 4…20 mA sinyaliyle sürer; bu sürüm konumu 4…20 mA olarak bildirir ve elle kumandasız teslim edilir. ETAMATIC, FMS ya da VMS ile bu geri bildirim emniyetli konum göstergesi sayılmaz, bu yüzden TÜV onaylı, iletken plastik ek bir 5 kΩ potansiyometre zorunludur. Gövde ve kapak alüminyumdur, koruma sınıfı IP65'tir; ortam sıcaklığı -10…+60 °C'dir, isteğe bağlı 15 W termostatlı gövde ısıtıcısıyla -30 °C'ye kadar iner. Kaplin ya da kol ayrıca sipariş edilir.

Bu ürün için teklif isteyin

Avantajlar

662RX 90, 140 ve 180 Nm servomotor

90 Nm (662R2123), 140 Nm (662R2124) ya da 180 Nm (662R2125) tork
ETAMATIC, FMS ve VMS ile kullanımda TÜV onayı
TÜV onaylı, iletken plastik NOVOTEC ya da CONTELEC 5 kΩ geri bildirim potansiyometresi
İsteğe bağlı entegre elektronik kontrolle 4…20 mA sinyaliyle sürme
İki sınır şalteri ve standart olarak iki ek şalter; ek şalter sayısı sıfırdan dörde kadar seçilebilir, gaz sızdırmaz sürümler de vardır
6 × 6 × 32 mm kamalı Ø20 × 50 mm mil
Alüminyum kapaklı alüminyum gövde (IP65) ve Ø 8–13 mm kablolar için iki M20 × 1,5 kablo rakoru
-10…+60 °C ortam sıcaklığı, isteğe bağlı gövde ısıtıcısıyla -30 °C'ye kadar

662R2123 · 662R2124 · 662R2125

Önemli teknik değerler

Özellik	662R2123	662R2124	662R2125
Tork	90 Nm	140 Nm	180 Nm
Çalışma süresi (90°)	60 s (standart sürüm) · 30 / 40 s (opsiyonel)	60 s (standart sürüm) · 30 / 40 s (opsiyonel)	60 s (standart sürüm) · 30 / 40 s (opsiyonel)
Besleme gerilimi	115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart sürüm)	115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart sürüm)	115 / 230 V AC · 50 / 60 Hz (230 V AC / 50 Hz standart sürüm)
Kontrol	3 noktalı · 4 … 20 mA (opsiyonel)	3 noktalı · 4 … 20 mA (opsiyonel)	3 noktalı · 4 … 20 mA (opsiyonel)
Konum geri bildirimi	5 kΩ potansiyometre (iletken plastik) · 4 … 20 mA (elektronik kontrolde)	5 kΩ potansiyometre (iletken plastik) · 4 … 20 mA (elektronik kontrolde)	5 kΩ potansiyometre (iletken plastik) · 4 … 20 mA (elektronik kontrolde)
Elle kumanda	Elektrikli (yalnız 3 noktalı sürümde)	Elektrikli (yalnız 3 noktalı sürümde)	Elektrikli (yalnız 3 noktalı sürümde)
Koruma sınıfı	IP65	IP65	IP65
Ortam sıcaklığı	-10 … +60 °C	-10 … +60 °C	-10 … +60 °C
Ağırlık	7 kg	7 kg	7 kg
Çıkış mili	Ø20 × 50 mm, kama 6 × 6 × 32 mm	Ø20 × 50 mm, kama 6 × 6 × 32 mm	Ø20 × 50 mm, kama 6 × 6 × 32 mm
