Коррекция горения по O₂

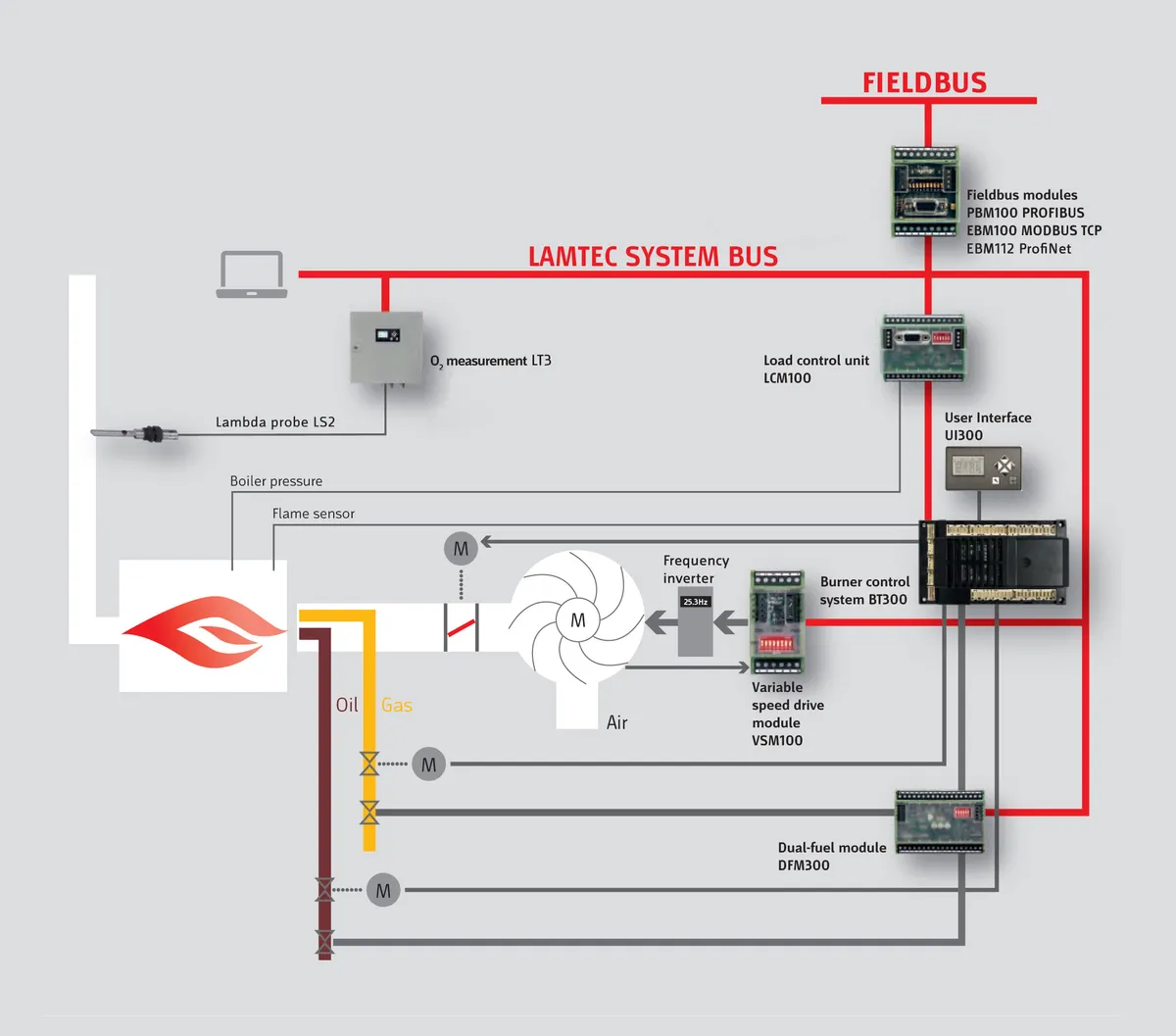

Коррекция по O₂ (O₂ trim) — программный модуль, который есть во всех системах управления горелками LAMTEC, например в CMS, BT300 и ETAMATIC. Он работает совместно с анализаторами O₂ и дымовых газов LAMTEC LT1, LT2, LT3, LT3-F или NT1 и удерживает содержание остаточного кислорода в дымовых газах на оптимальной уставке O₂, заданной для конкретной горелки и режима работы. Это экономит топливо, снижает выбросы загрязняющих веществ и компенсирует влияние внешних факторов, нарушающих горение.

В установке без регулирования такие факторы могут заметно смещать содержание остаточного кислорода в дымовых газах и даже приводить к опасным состояниям. По типичным данным LAMTEC, изменение температуры воздуха на ±20 °C смещает O₂ на 1,0–1,5 об. %, изменение давления воздуха на ±25 mbar — на ±0,5 об. %, а изменение теплоты сгорания на ±10 % — на 2,0–2,8 об. %. Поддерживая уровень кислорода постоянным, коррекция по O₂ компенсирует влияние почти всех этих факторов.

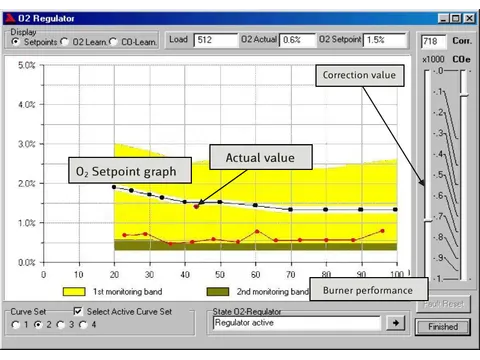

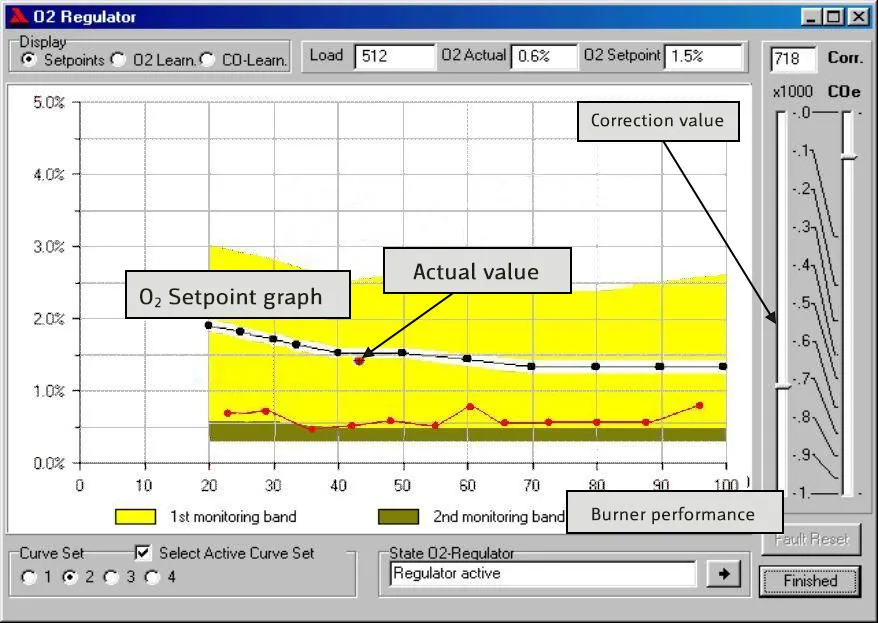

Кроме того, в трансмиттерах LT1 и LT2 реализован универсальный модуль ПИД-регулятора, который включается опционально. Он сравнивает измеренное содержание остаточного кислорода с уставкой и через непрерывный выход корректирует соотношение топливо–воздух, пока значения не совпадут. Выход предпочтительно подключают к электронной системе регулирования соотношения топливо–воздух; возможно и прямое управление воздушной заслонкой или топливным регулирующим органом через сервопривод с электроникой позиционирования.
