WHRB chiqindi issiqlik bugʻ qozoni
Texnologik chiqindi gazlar issiqligini soatiga 20 000 kg gacha bugʻga aylantiradigan, obyektda emissiyasiz tutun quvurli qozon
TSB Energy · WHRB
- ≤ 20 000 kg/h
- ≤ 25 bar
- Obyektda nol emissiya
WHRB chiqindi issiqlik bugʻ qozoni aks holda moʻri orqali chiqib ketadigan issiq chiqindi va tutun gazlarining issiqligini bugʻga aylantiradi. Gazlar tutun quvurli qozon quvurlaridan oʻtayotib, issiqligini bosim ostidagi suvga beradi. TSB Energy bu qozonlarni soatiga 20 000 kg gacha bugʻ (taxminan 14 000 kW gacha) va 25 bar gacha bosim uchun ishlab chiqaradi. Qozonning oʻz yoqilgʻisi va gorelkasi yoʻq, shuning uchun isteʼmolchi obyektida COx, NOx va SOx chiqarmaydi, utilizatsiya qilingan energiya esa yoqilgʻi xarajatlari va uglerod izini kamaytiradi.
Yuqori bosimli, tutun quvurli, silindrsimon qozonlar vertikal yoki gorizontal variantda tayyorlanadi; loyihalash va ishlab chiqarishda EN 12953, PED 2014/68/EU, TRD va ASME VIII Div. 1 asos qilib olinadi. Korpus va quvur panjaralari P355GH (EN 10028-2), qozon quvurlari P235GH yoki P265GH (EN 10216-2) materialidan; biogaz kabi agressiv gazlar uchun korpus AISI 304 yoki 316, quvurlar esa AISI 304, 316 yoki 316Ti zanglamaydigan poʻlatdan tayyorlanadi. Quvur diametrlari kichraytirilgani va qozon uzaytirilgani tutun gazlarini maqbul qarshi bosimda tezlashtiradi.

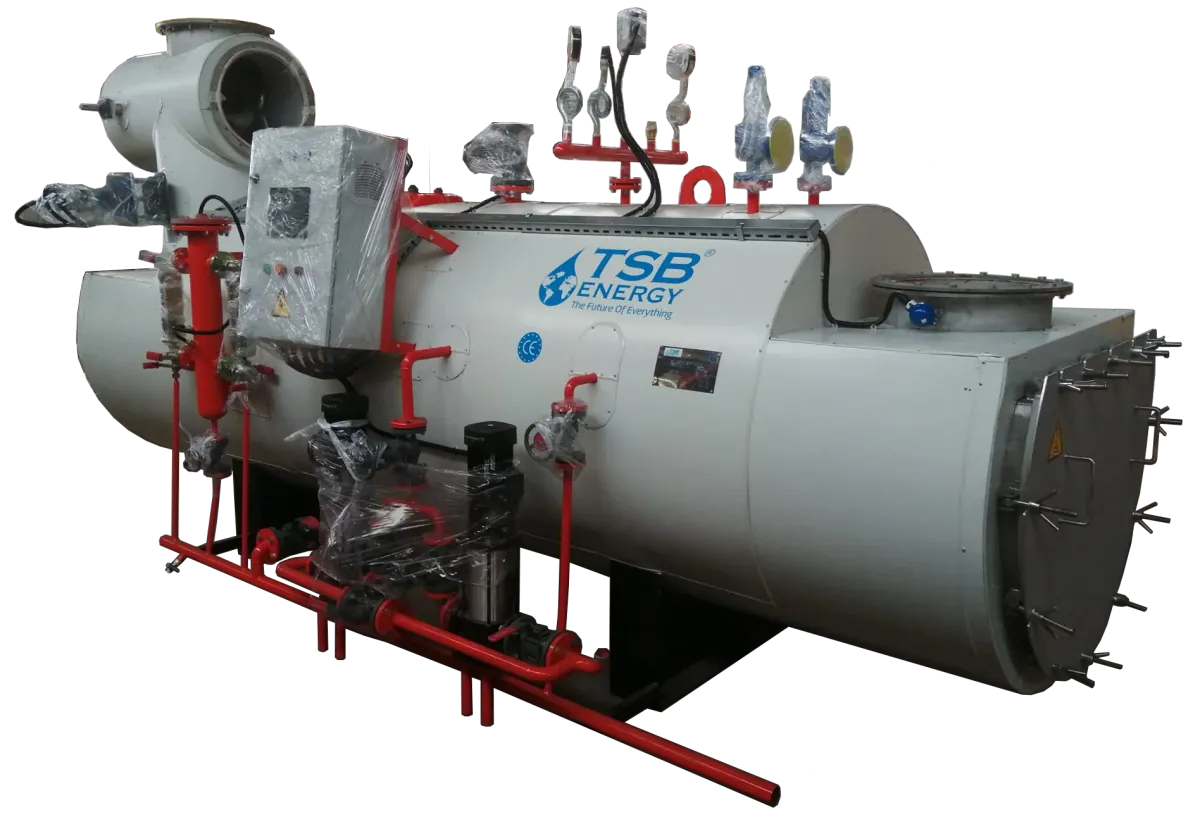

Qozon yagona ramada ishga tayyor holda yetkaziladi; elektr, taʼminot suvi va bugʻ quvurini ulash kifoya. Issiqlik manbai sifatida pechlar va quritgichlarning yuqori haroratli chiqindi gazlari, qozonlarning tutun gazlari va elektr stansiyalarining chiqindi gazlaridan foydalanish mumkin. Investitsiya oʻzini oqlashi uchun korxonada utilizatsiya qilingan issiqlikdan samarali foydalanadigan jarayon boʻlishi kerak, shuning uchun TSB avval puxta texnik-iqtisodiy asoslashni tavsiya qiladi. Moʻriga ketayotgan tutun gazidan olingan har 20 °C qurilma FIKini 1 % ga oshiradi.
WHRB chiqindi issiqlik bugʻ qozoni
- Obyektda nol emissiya: COx, NOx va SOx chiqarilmaydi
- Katta bugʻlanish yuzasi va bugʻ hajmi keskin bugʻ sarfini qoplaydi
- Old va orqa eshiklar tutun quvurlariga, lyuk va kamida ikkita qoʻl lyugi suv tomoniga kirish imkonini beradi
- Tutun quvurlariga ixtiyoriy alyuminiy turbulizatorlar — kichikroq hajmda maksimal issiqlik uzatish
- Agressiv gazlar uchun zanglamaydigan poʻlatdan korpus va quvurlar
- Bugʻ bosimini aniq rostlash va TSB Energy boshqaruv tizimi bilan oson foydalanish
- Samarali elektr dvigatellar tufayli kam elektr isteʼmoli
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | WHRB |
|---|---|
| Bugʻ unumdorligi | ≤ 20 000 kg/h |
| Issiqlik unumdorligi | ≤ 14 000 kW (taxminan) |
| Ish bosimi | ≤ 25 bar |
| Issiqlik manbai | Pech va quritgichlarning issiq chiqindi gazlari, qozon tutun gazlari, elektr stansiyalari chiqindi gazlari |
| Konstruksiya turi | Tutun quvurli, silindrsimon; vertikal yoki gorizontal |
| Material | Korpus va quvur panjaralari: P355GH (EN 10028-2) · qozon quvurlari: P235GH / P265GH (EN 10216-2) |
| Material (agressiv gazlar, masalan biogaz) | Korpus va quvur panjaralari: AISI 304 / 316 · qozon quvurlari: AISI 304 / 316 / 316Ti |
Sertifikatlar va standartlar
- EN 12953 — silindrsimon qozonlar (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Suv tayyorlash tizimlari va suv tahlili
- Taʼminot suvi baki va boshqa issiqlik baklari
- Kondensatsion ekonomayzer
- Tutun quvurlari uchun alyuminiy turbulizatorlar
- Modbus va Profibus kabi aloqa protokollarini qoʻllab-quvvatlovchi PLC
