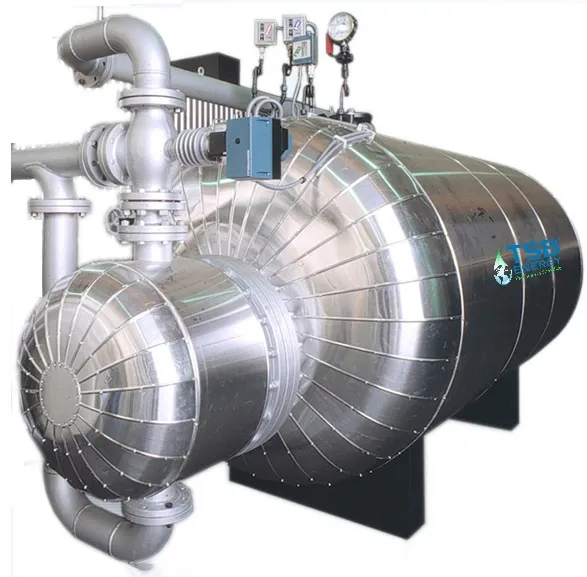

ISG bilvosita isitiladigan bugʻ generatori
Termoyogʻ, issiq suv yoki bugʻ issiqligidan gorelka va moʻrisiz toza, gigiyenik bugʻ ishlab chiqaradigan generator
TSB Energy · ISG
- ≤ 30 000 kg/h
- ≤ 60 bar
- Gorelka va moʻri kerak emas
ISG bilvosita isitiladigan bugʻ generatori issiqlikni gorelkadan emas, issiq muhitdan oladi: termoyogʻ, bugʻ, issiq suv, ishlatilgan moy yoki boshqa issiq texnologik suyuqlik. Flanesli U shaklidagi quvurlar dastasi bu issiqlikni yopiq bosim idishidagi suvga uzatadi va toʻyingan yoki oʻta qizdirilgan bugʻ hosil boʻladi. Bugʻ unumdorligi soatiga 30 000 kg gacha (taxminan 21 000 kW gacha), bosim 60 bar gacha. Birlamchi konturdagi termoyogʻ 350 °C gacha qizishi mumkinligi sababli 60 bar gacha bosimli toʻyingan bugʻdan tashqari issiq suv yoki yuqori haroratli havo ham olish mumkin.
Gorelka, moʻri, yoqilgʻi taʼminoti va saqlash kerak emas, bu xarajat va joyni tejaydi; shamollatish talab qilinmaydi, oʻlchami va ogʻirligi oddiy qozonnikidan kichik. Issiqlik bevosita bugʻ boʻshligʻidagi suvga oʻtadi va TSB maʼlumotiga koʻra butun ish diapazonida bugʻ tozaligi 99,95 % ni tashkil etadi. Ikki bar bosim farqi bilan korxonaning oʻz bugʻidan tejamli gigiyenik bugʻ olish mumkin. Ixtiyoriy toʻliq zanglamaydigan variant toza bugʻ ishlab chiqarishga imkon beradi, gigiyenik variantlar esa AISI 304L/316L, AISI 316Ti yoki dupleks zanglamaydigan poʻlatdan tayyorlanadi.
Loyihalash va ishlab chiqarishda EN 13445, PED 2014/68/EU va ASME VIII Div. 1 asos qilib olinadi; generatorga TRD, EN 12952 va EN 12953 taalluqli emas. U yetarli birlamchi energiya mavjud boʻlganda, gorelka tutunini chiqarib boʻlmaganda, ochiq alanga taqiqlanganda yoki yoqilgʻi taʼminoti cheklanganda tanlanadi. Odatiy qoʻllanishlar — kasalxonalarda gigiyenik bugʻ, farmatsevtikada SIP, CIP va sterilizatsiya, oziq-ovqat va ichimliklar ishlab chiqarishida pishirish va pasterizatsiya, neftni qayta ishlash va neft-kimyo, qurilish materiallari, toʻqimachilik, qadoqlash va qogʻoz sanoati.
ISG bilvosita isitiladigan bugʻ generatori
- Gorelka, moʻri, yoqilgʻi taʼminoti va saqlash kerak emas — joy va mablagʻ tejaladi
- Harakatlanuvchi qismlar kam, konstruksiya oddiy: oson texnik xizmat va past servis xarajatlari
- Katta bugʻ va suv hajmi — bosimning kam tebranishi va keskin bugʻ olinishiga tez javob
- Isitish ilonsimon quvurlari tozalash uchun oson yechib olinadi
- Vertikal yoki gorizontal konstruksiya
- 24 yoki 72 soat nazoratsiz ishlash ekspluatatsiya xarajatlarini kamaytiradi
- Ishga tushirishdan ekspluatatsiya davridagi texnik xizmatgacha dasturiy qoʻllab-quvvatlash
ISG bilvosita isitiladigan bugʻ generatori

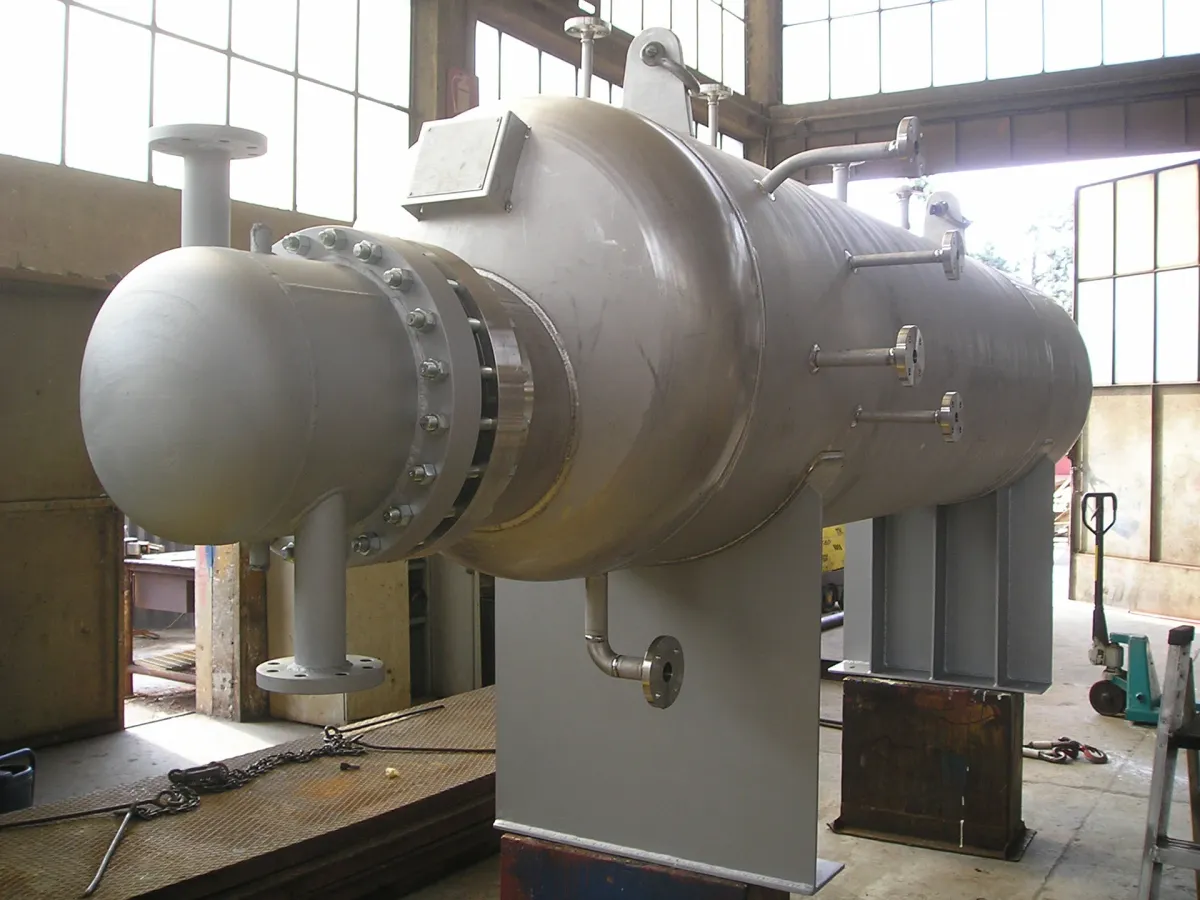

U shaklidagi isitish dastasi
Birlamchi muhit flanesli U shaklidagi quvurlar dastasidan oʻtib, issiqligini bugʻ boʻshligʻidagi suvga beradi. Katta isitish yuzasi yuklamaning tez oʻzgarishiga imkon beradi, isitish ilonsimon quvurlari esa tozalash uchun oson yechib olinadi.
Bugʻ separatori
Maxsus bugʻ separatori quruq bugʻ beradi, katta bugʻlanish yuzasi esa suv olib ketilishiga yoʻl qoʻymaydi.
Birlamchi kontur rostlash klapanlari
Birlamchi kontur bugʻ bilan isitilganda ikki yoʻlli, termoyogʻ bilan isitilganda uch yoʻlli rostlash klapani qoʻllaniladi; bugʻ bosimi aniq rostlanadi.
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | ISG |
|---|---|
| Bugʻ unumdorligi | ≤ 30 000 kg/h |
| Issiqlik unumdorligi | ≤ 21 000 kW (taxminan) |
| Ish bosimi | ≤ 60 bar |
| Bugʻ turi | Toʻyingan yoki oʻta qizdirilgan bugʻ |
| Isituvchi muhit | Termoyogʻ, bugʻ, issiq suv, ishlatilgan moy yoki boshqa issiq texnologik suyuqlik |
| Ishchi muhit harorati | ≤ 350 °C (birlamchi konturdagi termoyogʻ) |
| Bugʻ tozaligi | 99.95 % |
| Nazoratsiz ishlash | 24 / 72 h |
| Konstruksiya turi | U shaklidagi quvurlar dastasi; vertikal yoki gorizontal |
| Material | Sanoat varianti: P355GH (EN 10028-2) · gigiyenik variant: AISI 304L / 316L, 316Ti, Duplex |
Sertifikatlar va standartlar
- EN 13445 — olovsiz bosim idishlari (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Suv tayyorlash tizimlari va suv tahlili
- Taʼminot suvi baki va boshqa issiqlik baklari
- Toza bugʻ uchun toʻliq zanglamaydigan poʻlat konstruksiya
- Modbus va Profibus kabi protokollar orqali PLC integratsiyasi
