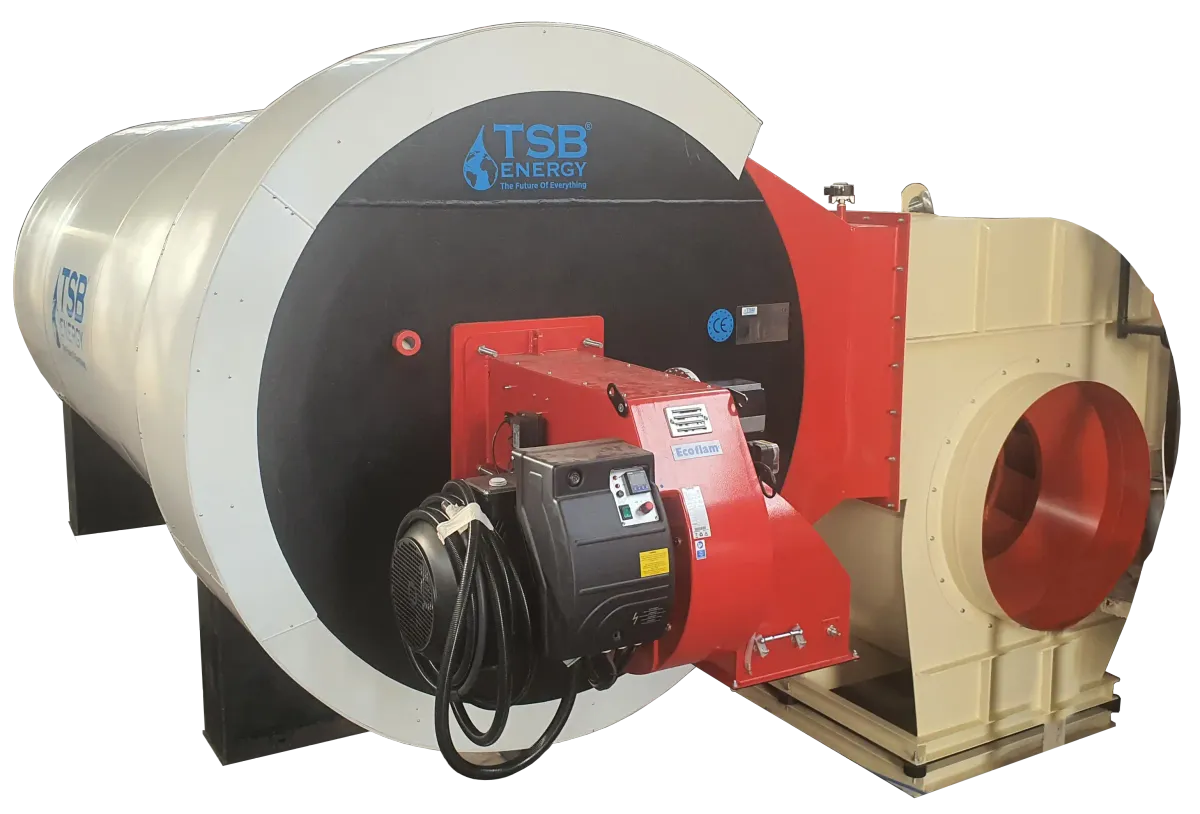

HGP bevosita isitishli havo isitgichi
Alanga gazlarini toza havo bilan aralashtirib, jarayonga 1200 °C gacha issiq gaz beradigan bosimsiz havo isitgichi
TSB Energy · HGP
- ≤ 21 000 kW
- ≤ 1200 °C
- Rostlash 20:1
- Gaz · Suyuq yoqilgʻi
HGP da taʼminot ventilyatoridan kelgan toza havo yonish kamerasining tashqi tomonidagi toʻsiq va yoʻnaltirgichlarni turbulent aylanib oʻtadi, kamerani sovitadi va oʻzi qiziydi. Kamera chiqishida u alanga va tutun gazlari bilan aralashib, jarayonga toʻgʻridan-toʻgʻri issiq gaz sifatida beriladi. Isitgich bosimsiz ishlaydi, gorizontal yoki vertikal bajariladi. TSB HGP ni dizel yoqilgʻisi, mazut, tabiiy gaz, LPG, LNG yoki biogaz uchun 21 000 kW (18 000 000 kcal/h) gacha issiqlik quvvati va 1200 °C gacha gaz harorati bilan yetkazadi.
Gorelka va yuritmali toza havo ventilyatori PID boshqaruvi ostida birga ishlaydi: modulyatsiya issiqlik berishni 20:1 gacha diapazonda oʻzgartiradi va jarayon havosining chiqish haroratini mutanosib ushlab turadi. Isitish ishga tushirilgandan 10–15 soniya oʻtib boshlanadi; suyuq issiqlik tashuvchi boʻlmagani uchun suv tayyorlash, oqova, muzlash va oqish muammolari yoʻq. Isitgich jarayon havosi ventilyatoridan oldin yoki keyin, ortiqcha yoki manfiy bosimda ishlay oladi, keng yonish kamerasi ogʻir yoqilgʻilar uchun mos. Toza yonishda NOx gazda 70 mg/Nm³ dan, suyuq yoqilgʻida 150 mg/Nm³ dan past; mos gorelka bilan 100 % gacha vodorod yoqish mumkin.
Old eshikda uch qatlamli izolyatsiya bor — glinozyom qoʻshilgan Hycast SS olovbardosh betoni, keramik tolali adyol va keramik qogʻoz, shuning uchun eshikka qoʻl tekkizsa boʻladi. Yonish kamerasi AISI310S va AISI253 issiqbardosh zanglamaydigan poʻlatdan, korpus P355GH qozon poʻlati yoki AISI304 zanglamaydigan poʻlatdan tayyorlanadi, tashqi devorda 100 mm zich izolyatsiya bor. Zarur boʻlsa, lyuklar, kondensat drenajlari va suvga chidamli zichlagichlar qoʻshiladi. PLC havo bosimi relesi, chiqish harorati himoyasi va sirt haroratlarini nazorat qiladi, maʼlumotlarni Modbus, Modbus TCP/IP yoki Profinet orqali uzatadi. Konstruksiya AD 2000 va ASME Section VIII Div. 1 ga muvofiq.
HGP bevosita isitishli havo isitgichi
- Ishga tushirilgandan 10–15 soniya oʻtib isitish, kutish va oldindan qizdirish yoʻqotishlarisiz
- Suyuq issiqlik tashuvchi yoʻq: suv tayyorlash, oqova, muzlash va oqish muammolari yoʻq
- Yopiq konturda bosimsiz ishlash, bosimli idish xavfisiz
- Issiqlik berishni 20:1 gacha modulyatsiya va chiqish haroratini mutanosib rostlash
- Yoqilgʻi tanlash erkinligi: dizel, mazut, tabiiy gaz, LPG, LNG, biogaz; mos gorelka bilan 100 % gacha vodorod
- Toza yonishda past NOx: gazda 70 mg/Nm³ dan, suyuq yoqilgʻida 150 mg/Nm³ dan past
- Bilvosita isitishga nisbatan arzonroq montaj va kamroq maydon
- Gorizontal yoki vertikal bajarilish, changli ogʻir sanoat sharoitlariga mos
HGP bevosita isitishli havo isitgichi
Gorelka
Gaz yoki suyuq yoqilgʻi uchun HGP ga toʻliq moslashtirilgan modulyatsion gorelka. Gorelka modulyatsiyasi va toza havo ventilyatori yuritmasini PID regulyator jarayon ehtiyojiga koʻra birgalikda boshqaradi. Mos gorelka bilan 100 % gacha vodorod yoqish mumkin.
Toza havo ventilyatori
Har bir qurilmaning sarfi va qarshi bosimiga qarab tanlanadi va isitish sirtlaridagi plyonka haroratini xavfsiz chegarada saqlaydi. Qayta loyihalangan yoʻnaltirgichlar yonish kamerasi atrofidagi havo tezligini oshiradi va qarshi bosimni kamaytiradi, shuning uchun kichikroq quvvatli ventilyator dvigateli yetarli.
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | HGP |
|---|---|
| Issiqlik unumdorligi | ≤ 21 000 kW (≤ 18 000 000 kcal/h) |
| Ish harorati | ≤ 1200 °C |
| Yoqilgʻi turlari | Tabiiy gaz, LPG, LNG, biogaz, dizel yoqilgʻisi, mazut, H₂ (mos gorelka bilan 100 % gacha) |
| Rostlash diapazoni | ≤ 20:1 |
| Ishga tushirilgandan keyin isitish boshlanish vaqti | 10 … 15 s |
| NOx chiqindilari | Toza yonishda: < 70 mg/Nm³ (gazda) · < 150 mg/Nm³ (suyuq yoqilgʻida) |
| Material | Korpus va qopqoqlar: P355GH / AISI304 · yonish kamerasi: AISI310S / AISI253 |
| Interfeyslar | Modbus · Modbus TCP/IP · Profinet |
Sertifikatlar va standartlar
- AD 2000 — bosim idishlari qoidalari (loyihalash va ishlab chiqarish)
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Yonish havosini tutun gazi bilan isituvchi rekuperator
- Ikki xil yoqilgʻi va aralashmalarda yoqish variantlari
- Himoya harorat datchiklari va sarf datchiklari
- Havo kanallari
- Modbus va Profibus kabi aloqa protokollarini qoʻllab-quvvatlovchi PLC
