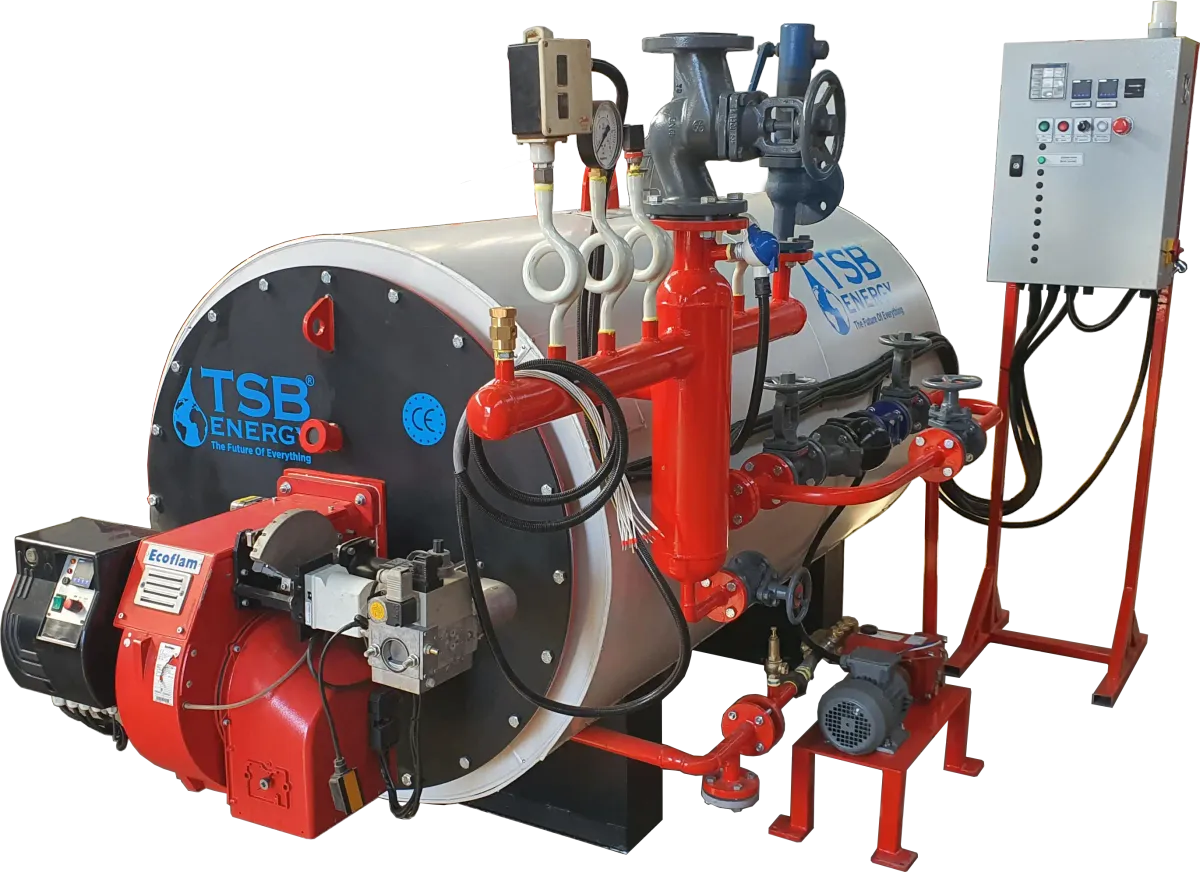

Ilonsimon quvurli bugʻ generatori
Bugʻni toʻplamasdan talabga qarab ishlab chiqaradigan ixcham generator: 2–3 daqiqada bugʻ, 100 bar gacha bosim
TSB Energy
- ≤ 5000 kg/h
- ≤ 100 bar
- FIK 92–94 %
Ilonsimon quvurli bugʻ generatorida uzluksiz berilayotgan suv bir-birining ichiga joylashgan ikki spiral ilonsimon quvurda bosim ostida qiziydi va asosiy bugʻ kollektorida bugʻga aylanadi. Unda suv kam va bugʻ toʻplanmagani uchun quvur yorilishi vayronkor oqibatlarga olib kelmaydi; shu sababli, TSB maʼlumotiga koʻra, generatorni ish joylariga oʻrnatish mumkin. Yuqori bosimli bugʻni vaqti-vaqti bilan ishlatadigan korxonalar tanlaydigan bu generator soatiga 5000 kg gacha bugʻ (3500 kW gacha) va 100 bar gacha bosim beradi, bugʻ 2–3 daqiqada chiqadi; ketma-ket yoki kaskad ulanganda — soatiga 25 000 kg gacha.
Generator uch yurishli, FIK 92–94 %; uchinchi yurishdagi quvur diametri kichraytirilgani issiqlik uzatishni muvozanatlaydi va quruq bugʻ beradi. Proporsional rostlanadigan gorelka va chastota oʻzgartirgichli tripleks nasos birgalikda ishlab, aynan shu daqiqada kerak boʻlgan bugʻni ishlab chiqaradi, TSB avtomatikasi va separatori esa ilonsimon quvurli generatorlarning asosiy kamchiligi boʻlgan suv olib ketilishining oldini oladi. Yoqilgʻi — tabiiy gaz, LPG, LNG, dizel yoqilgʻisi va mazut, mos gorelka bilan 100 % gacha vodorod.
Loyihalash va ishlab chiqarishda EN 12952, PED 2014/68/EU, TRD va ASME VIII Div. 1 asos qilib olinadi, generator NOx va CO chiqindilari boʻyicha eng qatʼiy xalqaro talablarga javob beradigan qilib loyihalangan. Produvka tizimi yoʻqligi sababli taʼminot suvi juda yaxshi tayyorlanishi kerak; ilonsimon quvur taʼmirlanmaydi, shikastlansa almashtiriladi. Generator mehmonxonalar, kirxonalar, tikuv va trikotaj korxonalari, omixta yem zavodlari, betonni bugʻlash, kimyoviy tozalash, farmatsevtika, kimyo va boʻyoq sanoati hamda ichimliklarni quyish uchun mos.
Ilonsimon quvurli bugʻ generatori
- Bosim ostidagi suv hajmi kichikligi ekspluatatsiyani xavfsizroq qiladi
- Kam joy egallaydi, 2–3 daqiqada bugʻ beradi
- Kichik suv hajmi tufayli kutish rejimidagi yoʻqotishlar oddiy bugʻ qozonlarinikidan ancha past
- Bugʻ sarfi oʻzgarib turganda bir nechta generatordan iborat kaskad bitta katta qozondan tejamliroq
- 25 % zaxirali issiqlik almashinuvi yuzasi — yuqoriroq FIK va kamroq chiqindilar
- Speck (nasoslar) va Siemens kabi taniqli ishlab chiqaruvchilarning komponentlari
- Zavodda ishga tushirilgan va sinovdan oʻtgan, yagona ramada ulashga tayyor holda yetkaziladi
- Tushunarli menyu majburiy tekshiruvlarni osonlashtiradi
Ilonsimon quvurli bugʻ generatori
Bugʻ separatori
Asosiy bugʻ kollektoridagi TSB Energy tomonidan ishlab chiqilgan separator nam qismni ajratadi va korxonaga quruq bugʻ yuboradi. Ajratilgan nam bugʻ katta oʻtkazuvchanlikka ega qalqovichli kondensat ajratgich orqali taʼminot suvi bakiga qaytadi.
Chastota oʻzgartirgichli tripleks nasos
Proporsional rostlanadigan gorelka bilan birga ishlaydigan chastota oʻzgartirgichli tripleks nasos har bir daqiqada aynan kerakli miqdorda bugʻ ishlab chiqarishga imkon beradi, shu bois korxonaga doim quruq bugʻ boradi.
Ramadagi jihozlar
Gorelka, elektr shkafi, kondensat baki, taʼminot nasosi, suv filtri va avtomatik suv yumshatish qurilmasi generator bilan bitta ramaga oʻrnatilgan; u yoqilgʻi, elektr, taʼminot suvi va bugʻ quvuri ulangach ishga tushiriladi.
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | Coil Type Steam Generator |
|---|---|
| Bugʻ unumdorligi | ≤ 5000 kg/h (bitta agregat) · ≤ 25 000 kg/h (kaskad ulanishda) |
| Issiqlik unumdorligi | ≤ 3500 kW |
| Ish bosimi | ≤ 100 bar |
| Bugʻ olish vaqti | 2–3 min |
| Foydali ish koeffitsiyenti (FIK) | 92–94 % |
| Yoqilgʻi turlari | Tabiiy gaz, LPG, LNG, dizel yoqilgʻisi, mazut, H₂ (mos gorelka bilan 100 % gacha) |
| Konstruksiya turi | 3 yurishli; bir-birining ichidagi ikki spiral ilonsimon quvur |
| NOx chiqindilari | Toza yonishda: < 70 mg/Nm³ (gazda) · < 150 mg/Nm³ (suyuq yoqilgʻida) |
Sertifikatlar va standartlar
- EN 12952 — suv quvurli qozonlar (loyihalash va ishlab chiqarish)
- PED 2014/68/EU — bosim ostidagi jihozlar direktivasi (loyihalash va ishlab chiqarish)
- TRD — bugʻ qozonlari uchun Germaniya texnik qoidalari
- ASME VIII Div. 1 — bosim idishlari (loyihalash va ishlab chiqarish)
Aksessuarlar
- Suv tayyorlash tizimlari va suv tahlili
- Taʼminot suvi baki va boshqa issiqlik baklari
- Kondensatsion ekonomayzer
- O₂ va CO boʻyicha yonishni tuzatish (trim)
- Ikki xil yoqilgʻi va aralashmalarda yoqish variantlari
- Toza bugʻ uchun zanglamaydigan poʻlatdan tayyorlangan variant
- Modbus, Modbus TCP va Profinet qoʻllab-quvvatlanadigan PLC orqali SCADA integratsiyasi
