Havo sarfini oʻlchash panjarasi
Kanallardagi gaz oqimlarining sarfi va tezligini kam bosim yoʻqotishi bilan oʻlchaydigan, loyiha boʻyicha tayyorlanadigan panjara
LAMTEC
- 2 … 40 m/s
- -20 … +400 °C
- Zanglamaydigan poʻlat
LAMTEC oʻlchash panjaralari gazsimon muhitlarning hajmiy va massaviy sarfini hamda oqim tezligini aniqlaydi. Asosiy qoʻllanish sohasi — kanallardagi sarfni, ayniqsa yoqish tizimlariga beriladigan havoni oʻlchash; ixtiyoriy materiallar bilan tutun gazi sarfini ham oʻlchash mumkin. Oʻlchanadigan muhit agressiv va portlovchi boʻlmagan, zichligi maʼlum gaz boʻlishi kerak. Panjara geometriyasi buyurtmachi sharoitiga moslanadi va bosim yoʻqotishi past saqlanadi; LAMTEC hisoblash vositasi LAMTEC datchiklarini yoki buyurtmachining oʻz datchiklarini qurilma sharoitiga moslab tanlash imkonini beradi.
Oʻlchash Bernulli tenglamasiga asoslanadi. Uchlari berk parallel naychalar kanal kesimini oqim oʻqiga perpendikulyar ravishda kesib oʻtib, ochiq panjara hosil qiladi: ayrim naychalarning teshiklari toʻliq bosimni, qolganlari tayanch bosimni qabul qiladi. Har bir bosim oʻz yigʻuvchi naychasi va ulanish joyida jamlanadi; ular orasidagi farq — dinamik bosim — oqim tezligining oʻlchovidir, kanal diametri maʼlum boʻlsa, hajmiy sarf oʻlchangan qiymatdan kvadrat ildiz olish yoʻli bilan hisoblanadi. Oʻlchash butun kesim boʻyicha bajarilgani uchun noqulay oqim profilida ham natija beradi; oqim tezligi 2 dan 40 m/s gacha boʻlishi kerak.
Panjara toʻliq payvandlangan zanglamaydigan poʻlatdan yasaladi; dumaloq variantlari flanesli yoki flanessiz boʻladi, toʻrtburchak variantlarga odatda flanes kerak emas. Flanesli yoki payvandlab oʻrnatish hamda Jacob quvurlari uchun qisqichli ulanish variantlari bor; bosimlar farqi datchigi G1/4" rezbali muftaga ulanadi. Diafragma yoki Venturi soplosiga nisbatan bosim yoʻqotishi juda past, oldingi va keyingi toʻgʻri uchastkalar ancha qisqa boʻlishi mumkin, shu sababli mavjud qurilmalarga oson oʻrnatiladi. Toza havoda texnik xizmat talab qilmaydi; changliligi yuqori qurilmalarda tozalash uchun kirish joyi qoldirilishi kerak, havoda yopishqoq zarrachalar boʻlsa, panjarani qoʻllab boʻlmaydi.

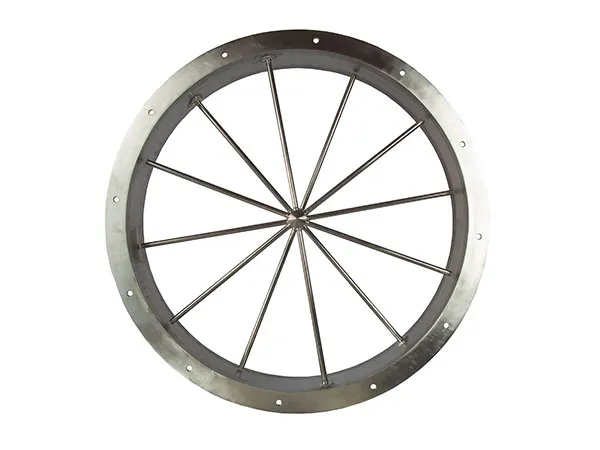

Havo sarfini oʻlchash panjarasi
- Loyihaga moslangan konstruksiya va juda past bosim yoʻqotishi; bosim yoʻqotishi har bir buyurtma uchun hisoblanib, buyurtma hujjatlarida koʻrsatiladi
- Qisqa toʻgʻri kirish uchastkasi: toʻsiq turi va yoʻl qoʻyiladigan xatolikka qarab 1 dan 6 gacha kanal diametri (D)
- Butun kesim boʻyicha oʻlchash tufayli noqulay oqim profilida ham qoʻllash mumkin
- Ishchi muhit harorati 400 °C gacha; kengroq diapazonlar soʻrov boʻyicha
- Toza muhitda texnik xizmat talab qilmaydi; zarrachalar koʻp boʻlsa, teskari puflash mumkin (ixtiyoriy)
- ±0…10 mbar diapazonli istalgan seriyali bosimlar farqi datchigi bilan ishlaydi
- Hisoblash dasturi qurilmaga xos bosimlar farqi egri chizigʻini tuzadi, gaz harorati maʼlum boʻlsa, normal hajmiy sarfni ham hisoblaydi
Havo sarfini oʻlchash panjarasi
Puflash qurilmasi
Muhitda zarrachalar koʻp boʻlganda oʻlchash imkonini beruvchi ixtiyoriy qurilma. LAMTEC namunaviy konfiguratsiyasi dumaloq oʻlchash panjarasi, datchik va puflash qurilmasidan iborat.
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | Mass Flow Measurement Grid |
|---|---|
| Oqim tezligi | 2 … 40 m/s |
| Ishchi muhit harorati | -20 … +400 °C (kengroq diapazon soʻrov boʻyicha) |
| Tizimdagi bosim | -0.5 … +0.5 bar |
| Oʻlchash aniqligi (oʻlchangan qiymatga nisbatan) | ≤ 1 % (stendda solishtirilgan) · ≤ 2 % (joyida kalibrlangan) · ≤ 5 % (hisoblangan) |
| Material | Zanglamaydigan poʻlat (toʻliq payvandlangan konstruksiya) |
| Konstruksiya turi | Dumaloq (flanesli yoki flanessiz) · toʻrtburchak |
| Oʻrnatish | Flanesli ulanish · payvandlab oʻrnatish · Jacob quvurlari uchun qisqichli ulanish |
Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)
Aksessuarlar

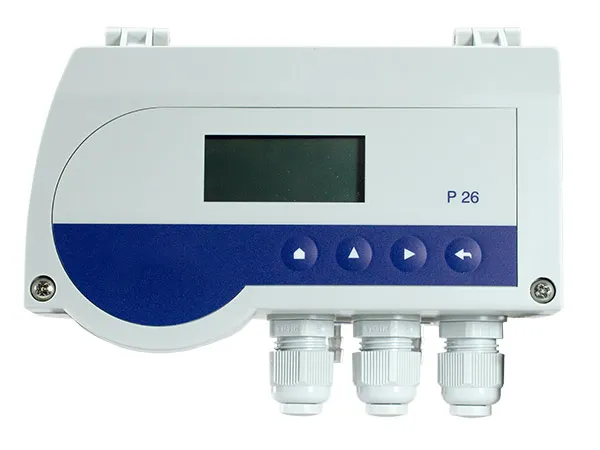

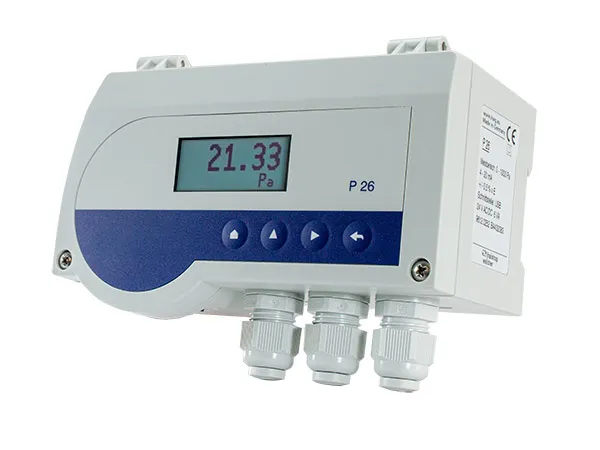

- Bosimlar farqi datchiklari: 0…250, 0…1000, 0…3000 yoki 0…7000 Pa diapazon; ijrosiga qarab 4…20 mA, 0…20 mA yoki 0…10 V chiqish
- Bosim va harorat boʻyicha kompensatsiyali bosimlar farqi datchigi
