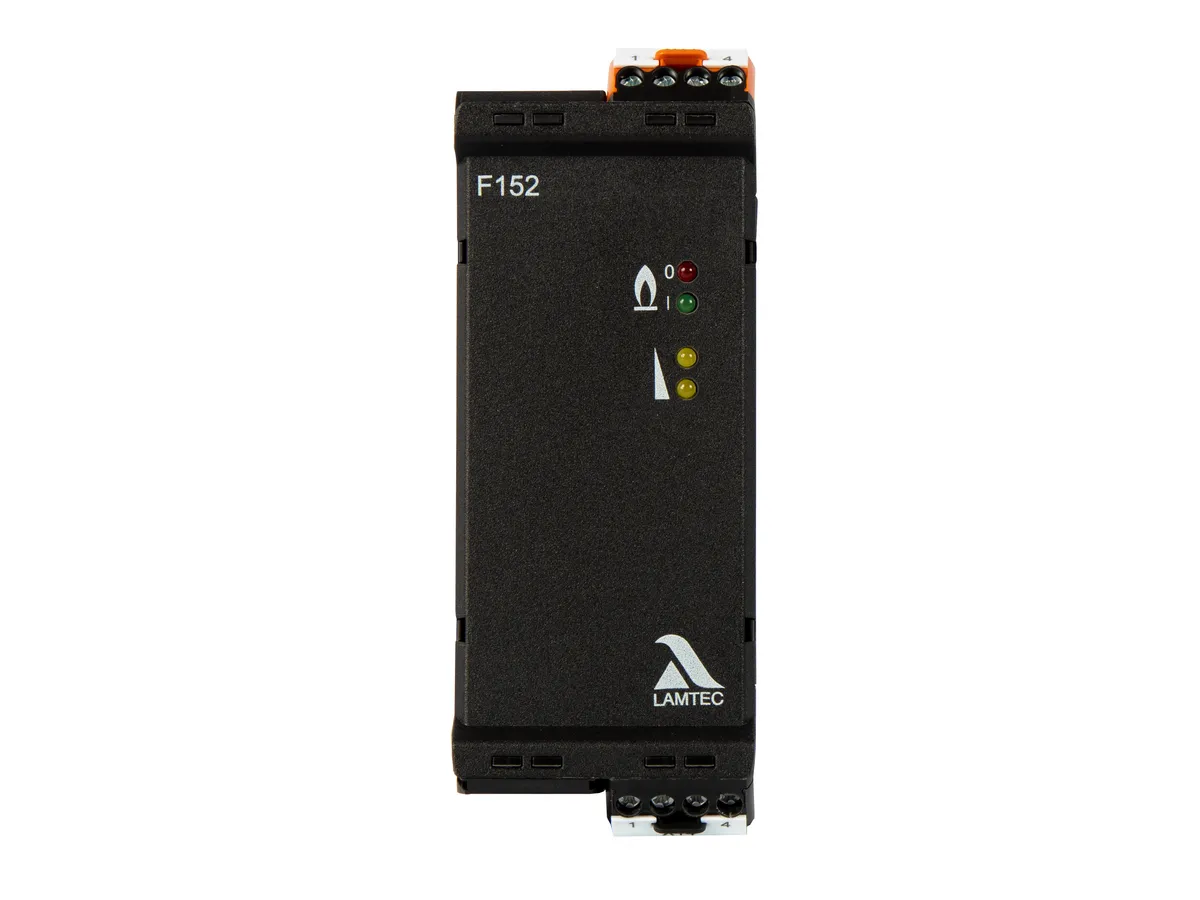

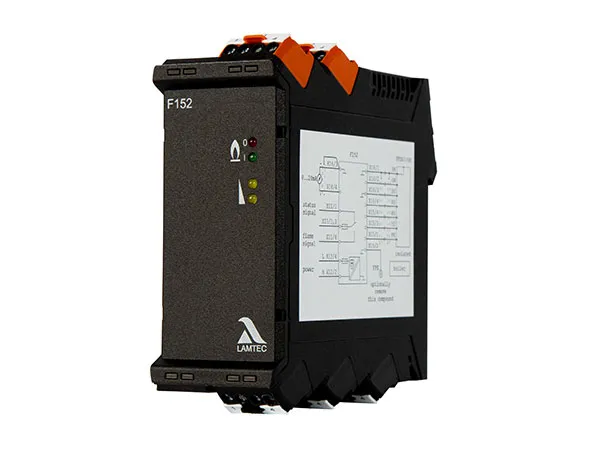

F152 alanga nazorati qurilmasi

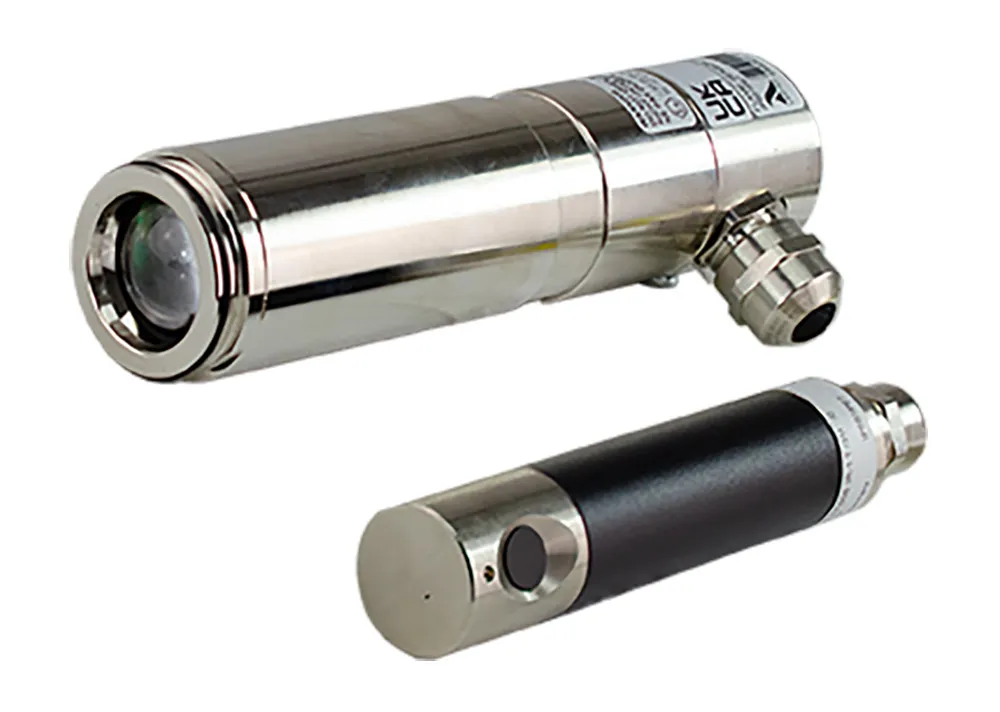

F152 qurilmasi FFS07 yoki FFS08 alanga datchigi bilan birgalikda bir gorelkali tizimlarning alangalarini optik nazorat qiluvchi xavfsizlik tizimini hosil qiladi; u alangalarni murakkab sharoitda bir-biridan farqlash talab qilinmaydigan qoʻllanishlar uchun moʻljallangan. Qurilma faqat shu ikki datchik bilan ishlaydi va har bir F152 qurilmasiga bitta datchik ulanadi. Datchiklar UV yoki IR diapazonida oʻlchaydi, diapazon yoqilgʻiga qarab tanlanadi. F152 uzluksiz ishlashga ruxsat etilgan va DIN EN 61508-2 boʻyicha SIL3 sertifikatiga ega.

Boshqaruv elektronikasi oʻrnatilgan plastik korpusli qurilma DIN relsga mahkamlanadi. Elektron oʻz-oʻzini nazorat qiluvchi ikki kanalli tuzilishi tufayli mexanik obturator kerak emas. Alanga chastotasini 10–200 Hz oraligʻida raqamli tahlil qiladi, holatlarni LED orqali koʻrsatadi va standart 0…20 mA intensivlik oʻlchash chiqishiga ega. Mamlakatga xos tarmoq chastotasiga moslashtirish talab qilinmaydi. Holat kontakti (NC) va alanga signali kontakti (NO) potensialsiz almashlab ulovchi kontaktlardir.

F152 isitish qozonxonalari, elektr stansiyalari, texnologik pechlar va standart qozon qurilmalaridagi bir yoki koʻp yoqilgʻili gorelkalarda suyuq yoqilgʻi, gaz, biomassa, chang holidagi yoqilgʻi va texnologik gazlar bilan qoʻllaniladi. Standart taʼminot kuchlanishi 230 V AC; 115 V AC varianti soʻrov boʻyicha zavodda tayyorlanadi. DIN EN 298 hamda texnologik gorelkalar uchun DIN EN 746-2 talablariga javob beradi.
