SVG gaz klapesi

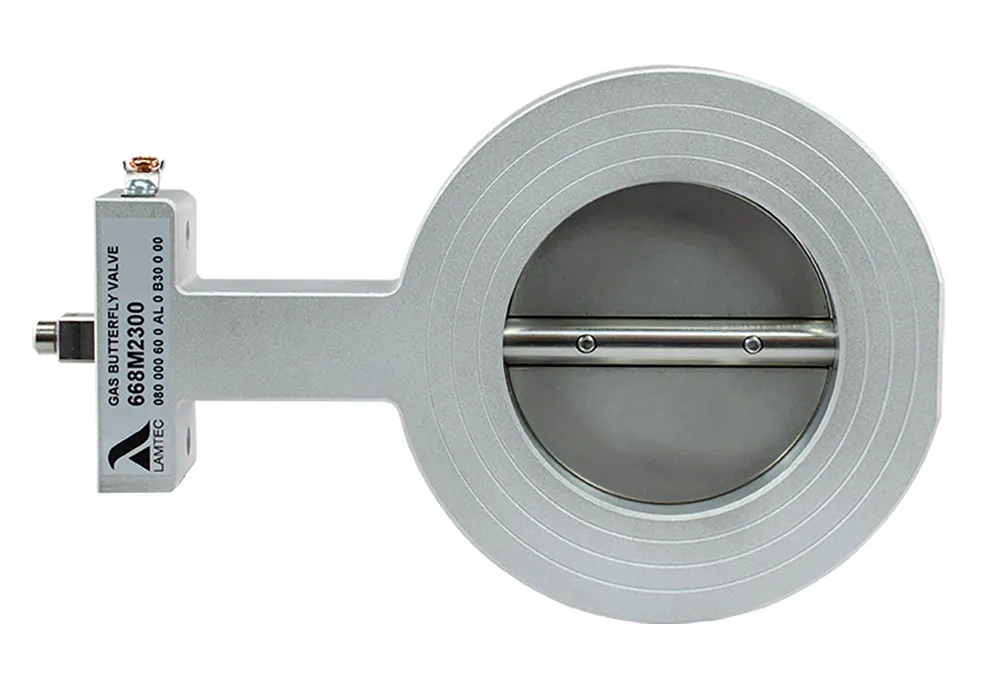

SVG, yakma tekniğinde gaz debisini ayarlayan, iki flanş arasına sıkıştırılarak takılan kelebek klapedir; servomotorla birlikte son kontrol elemanı olarak çalışır. İki tipi vardır: alüminyum gövdeli SVGA (668M2300) ve paslanmaz çelik gövdeli SVGS (668M2310); ikisinde de mil ve disk paslanmaz çeliktir. Anma çapları DN40, DN50, DN65, DN80, DN100, DN125 ve DN150'dir; her klape en fazla iki anma çapı küçültülmüş olarak da sipariş edilebilir (ör. DN100'den DN80'e). Debi karakteristiği doğrusal değildir; kabul edilebilir basınç kaybına göre debi, 90°'ye kadar açılma açısı içinde farklı biçimlerde ayarlanabilir.

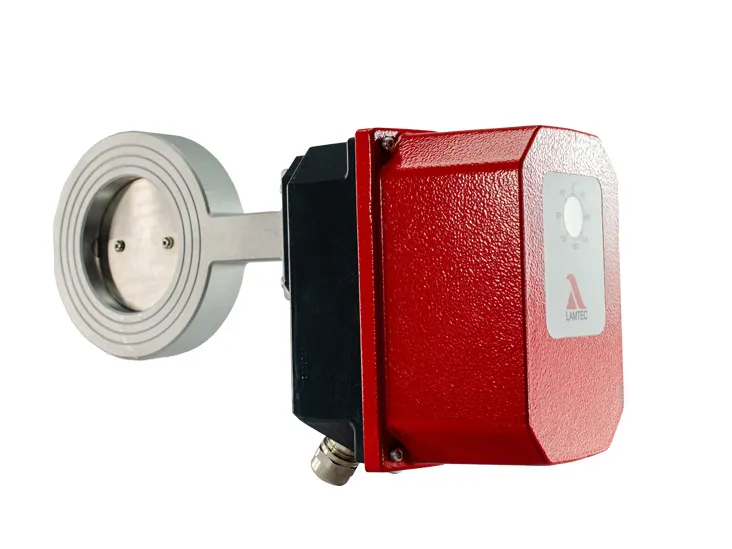

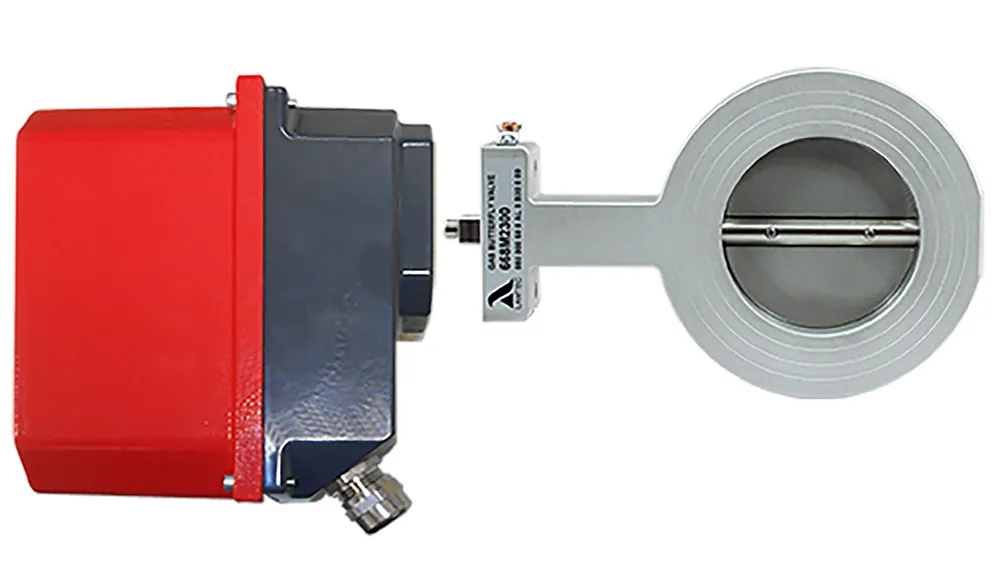

Klapenin 11,1 × 11,1 × 11,5 mm'lik kare mil ucu, LAMTEC'in iç kare yuvalı (IVK11) 668M2006, 668M2020 ve 668M2040 servomotorlarına, yani 6, 20 ve 40 Nm'lik TPS servomotorlarına doğrudan oturur. Konsol klapenin parçasıdır, ayrı kaplin ya da konsol gerekmez; bağlantı elemanları ve PN10…PN40 flanşlar için montaj kovanları teslimata dahildir. Böyle bir servomotor yoksa klape, montaj setleriyle 10 ya da 12 mm'lik kamalı millere ya da BT servomotoruna (662R500…) takılabilir. Klapede konum göstergesi olmadığından LAMTEC konum göstergeli bir servomotor önerir; kademesiz ayarlanabilen, kilitlenebilir kollu elle ayar da seçilebilir.

İki tip de 1., 2. ve 3. gaz ailesi gazları, diğer nötr gazlar ve hidrojen için uygundur. Biyogazda alüminyum SVGA yalnız H₂S oranı hacimce en fazla %0,1 ise kullanılır, paslanmaz çelik SVGS ise biyogaz için de uygundur. Gaz her koşulda kuru olmalı ve yoğuşmamalıdır. Çalışma basıncı en fazla 500 mbar, akışkan sıcaklığı -20…+60 °C'dir. Standart diskte sızıntı Kvs değerinin yaklaşık %1'idir; isteğe bağlı sızdırmaz kapanan disk sızıntısız kapanır. Klape DVGW testlidir ve gaz yakan cihazlar direktifine göre DIN EN 13611:2019 ile DIN EN 161:2013 esaslı tip inceleme sertifikasına sahiptir.
