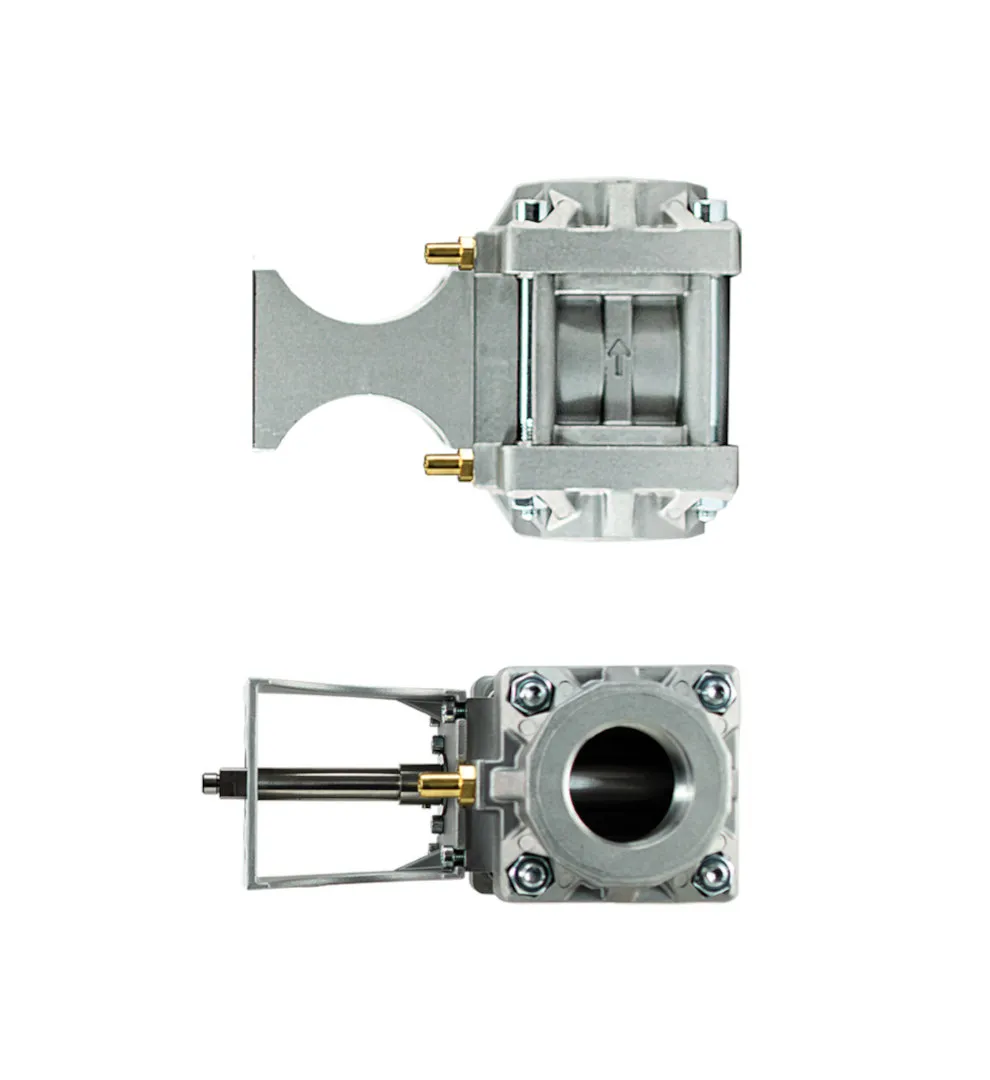

SVL doğrusal gaz kontrol vanası

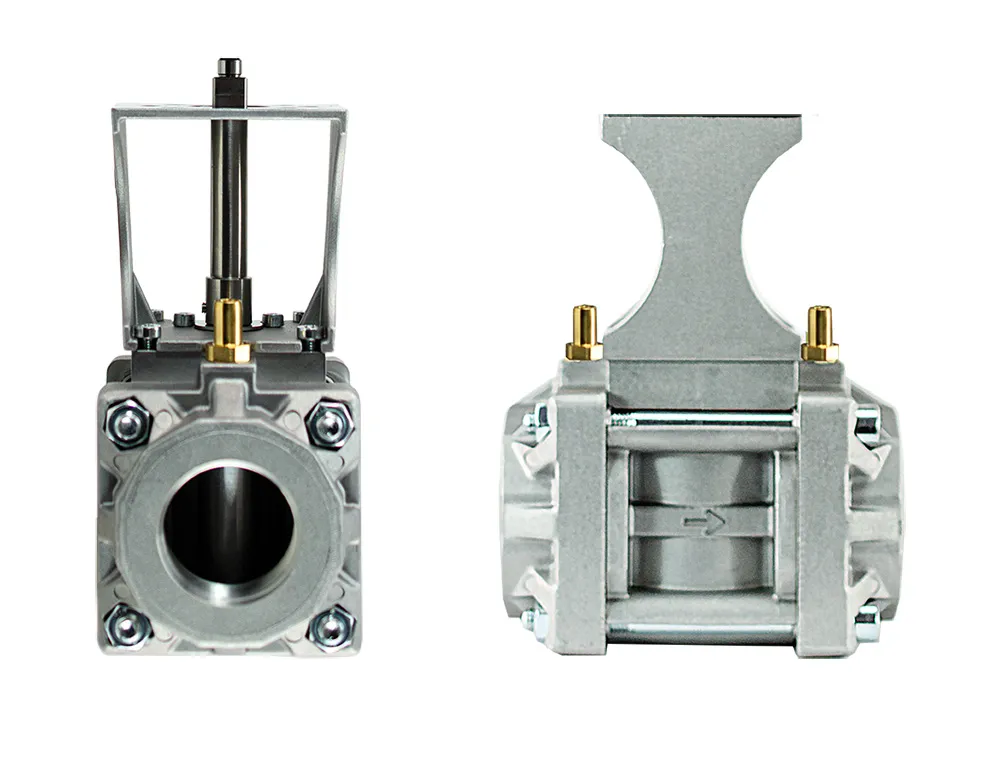

SVL (sipariş no. 668M2400), gaz ve hava tüketen tesislerde gaz ile soğuk havanın debisini ayarlayan alüminyum kontrol vanasıdır; takılan bir servomotorla birlikte hacimsel debi kontrolünde son kontrol elemanı olarak çalışır. Vana boru hattına vidalanır: Rp ya da NPT iç dişli bağlantı 1/2" ile 2" arasındadır, anma çapları DN08, DN15, DN20, DN25, DN32, DN40 ve DN50'dir. Debi karakteristiği DN08…DN40'ta doğrusaldır, DN50'de doğrusal değildir.

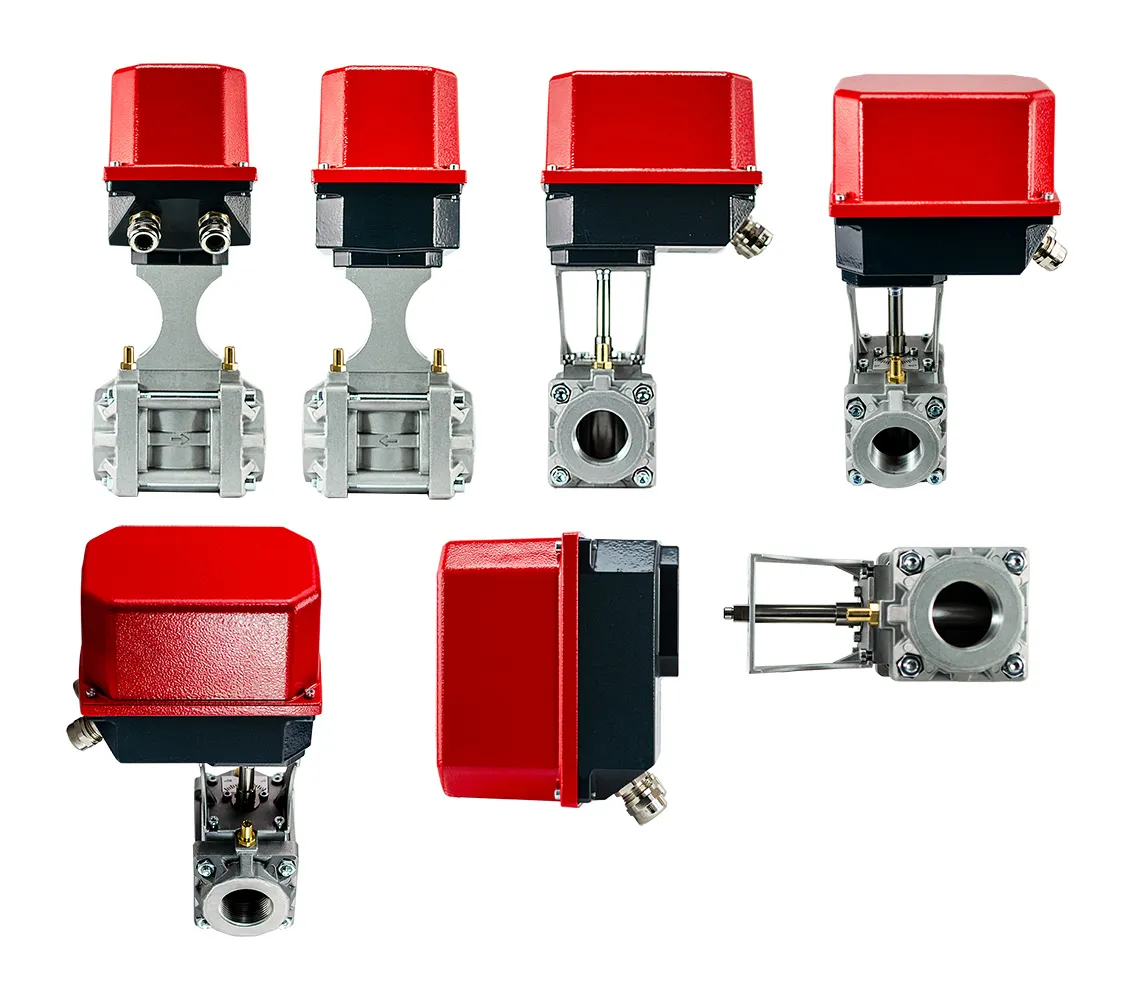

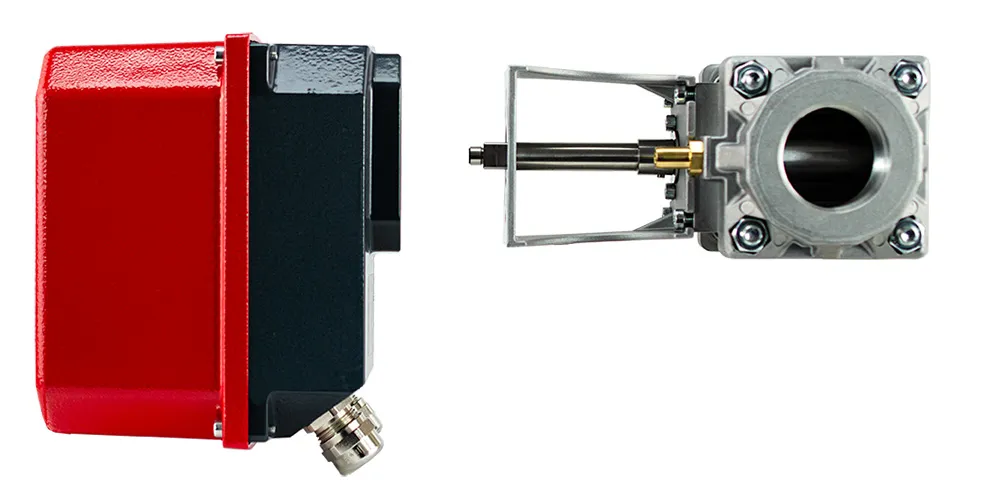

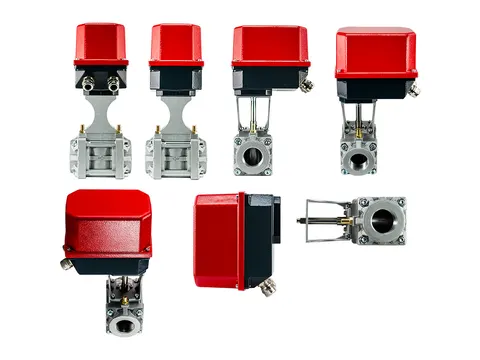

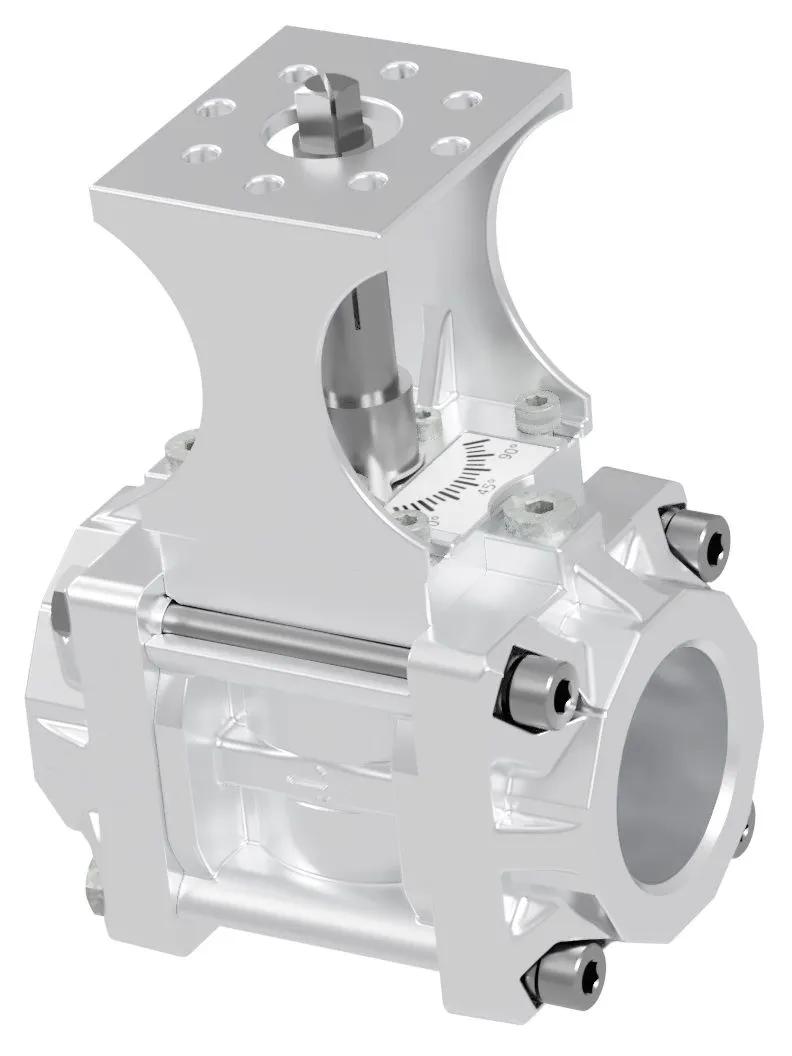

Vananın 11,1 × 11,1 × 11,5 mm'lik kare mil ucu, LAMTEC'in iç kare yuvalı (IVK11) 668M2006 ve 668M2020 servomotorlarına doğrudan geçer; vana servomotora takılıp vidalanır. Konsol vananın parçası olduğundan ayrı konsol, kaplin ya da montaj düzeneği gerekmez, bağlantı vidaları teslimata dahildir. Vana saat yönünde dönen servomotorlar için yapılmıştır. Siparişte, servomotora takılan sürümün yanı sıra kademesiz ayarlanabilen ve kilitlenebilen kollu elle ayar sürümü de seçilebilir.

SVL; 1., 2. ve 3. gaz ailesi gazları, hidrojen ve diğer nötr gazlar için uygundur, gazdaki H₂S oranı hacimce en fazla %0,1 olabilir. Gaz her koşulda kuru olmalı ve yoğuşmamalıdır. Çalışma basıncı en fazla 500 mbar (50 kPa), akışkan sıcaklığı -20…+60 °C'dir. Montaj konumu yataydan dikeye kadardır, vana aşağı sarkan konumda takılmaz. LAMTEC, vana için DIN EN 13611, DIN EN 161 ve (EU) 2016/426'ya dayanan CE uygunluk beyanı verir.
