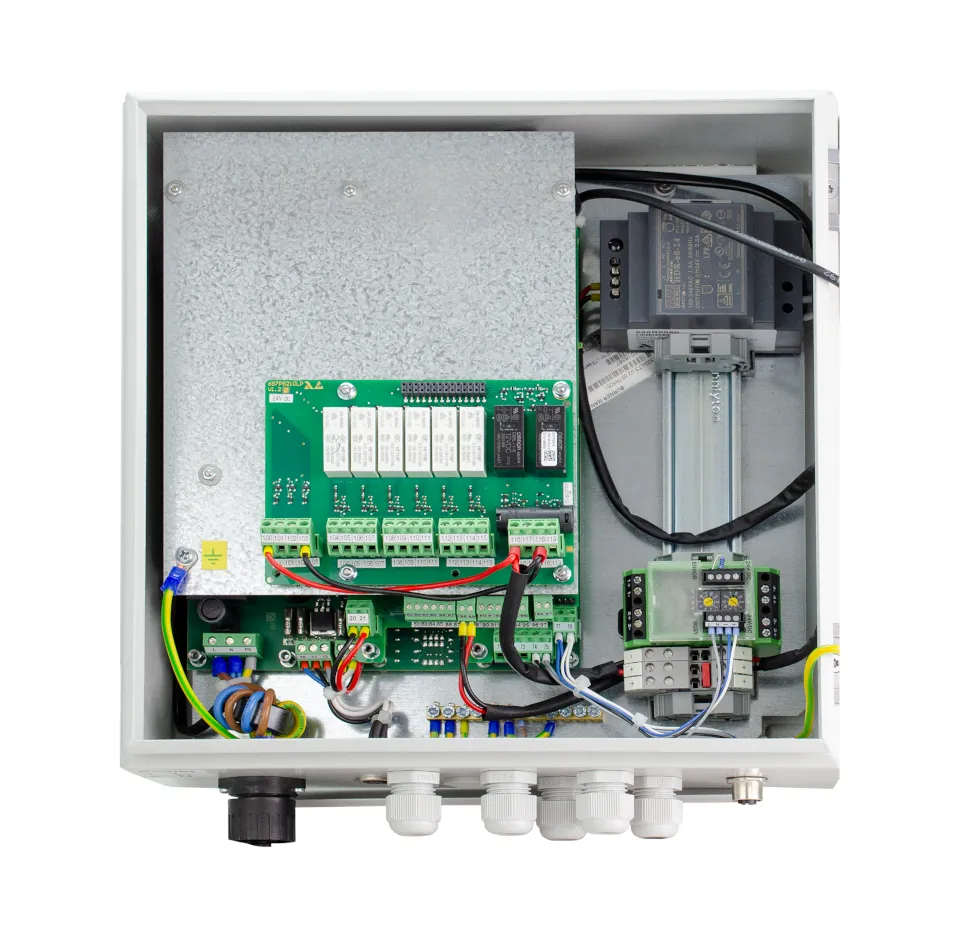

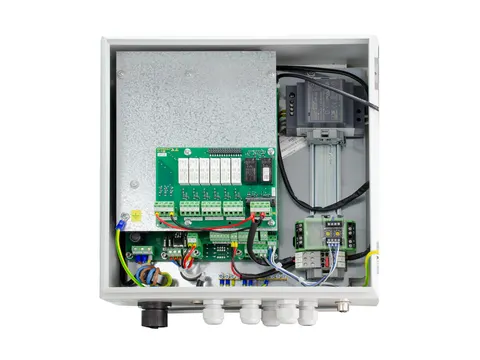

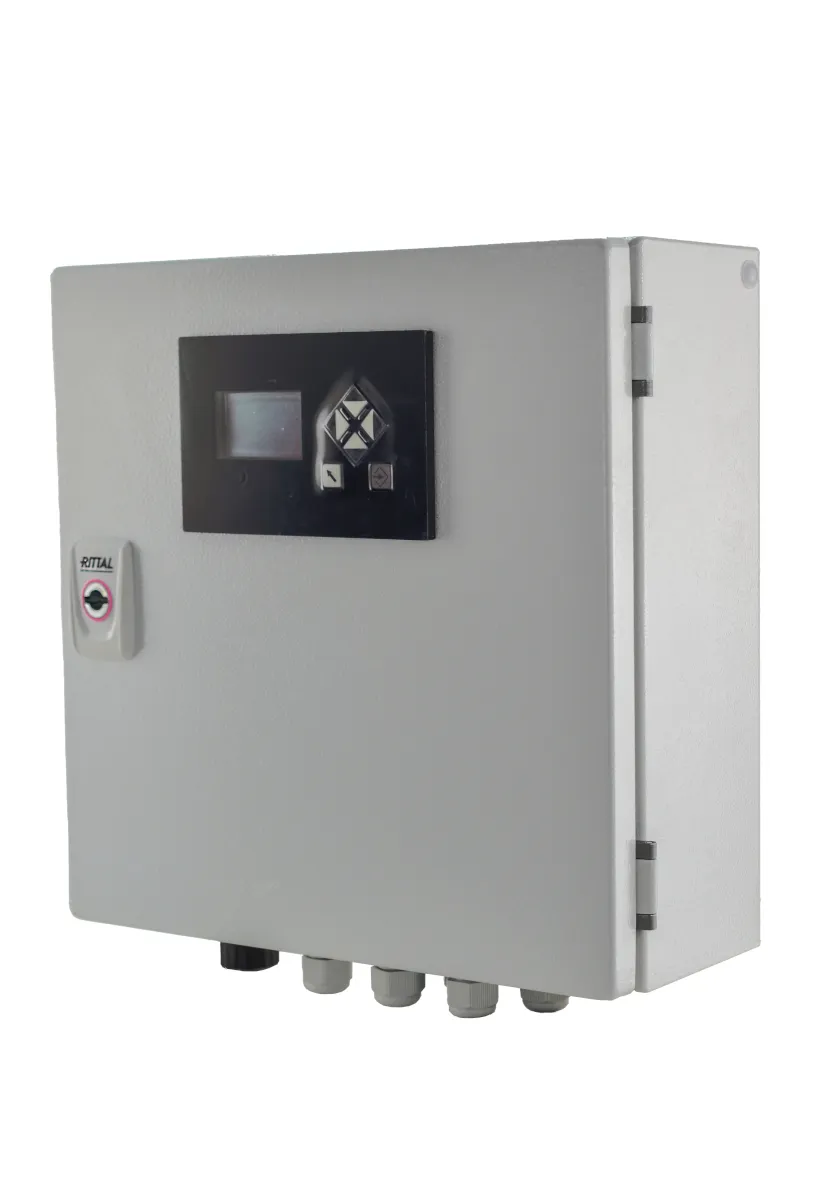

LT4 oʻlchash tizimi
KS1D zondlari bilan O₂ va COe oʻlchovi; xavfsiz raqamli va analog chiqishlar, FTU bilan ixtiyoriy funksiya va dreyf sinovi
LAMTEC · LT4
- O₂ + COe
- KS1D ECO · KS1D-BF · KS1D-Ex
LT4 — LAMTEC lambda-transmitterining KS1D kombinatsiyalangan zondlari uchun mikroprotsessorli varianti. Gaz va EL yengil suyuq yoqilgʻisida ishlaydigan qurilmalarning tutun gazida havo ortiqcha boʻlgan sohada (λ > 1) O₂ ni oʻlchaydi va oksidlanadigan komponentlarning umumiy signali boʻlgan COe ni (CO/H₂) aniqlaydi. LT3 va LT2 ga nisbatan unda qoʻshimcha nazorat protsessori, xavfsiz raqamli va analog chiqishlar bor hamda u FTU zond funksiyasini sinash blokini boshqaradi. Har bir LT4 ga faqat bitta zond ulanadi: KS1D ECO, KS1D-BF yoki portlashga xavfli 1 va 2-zonalar uchun KS1D-Ex.
Xavfsiz raqamli chiqishlar jarayonlarni SIL3 gacha nazorat qilish imkonini beradi, xavfsiz analog chiqishlar esa oʻlchangan qiymatlarni SIL2 gacha uzatadi. Daraja yoqilgʻi va konfiguratsiyaga bogʻliq: raqamli chiqishlar FTU boʻlmaganda suyuq yoqilgʻi/gazda SIL3, FTU boʻlmaganda barcha yoqilgʻilarda SIL2, FTU bilan barcha yoqilgʻilarda SIL3; analog chiqishlar FTU boʻlmaganda suyuq yoqilgʻi/gazda SIL2, FTU boʻlmaganda barcha yoqilgʻilarda SIL1, FTU bilan barcha yoqilgʻilarda SIL2 (DIN EN 61508, DIN EN 61511). Raqamli chiqishlar qurilmaning oʻzida, analog chiqishlar LSB moduli orqali qoʻshiladi. LT4 yuqori talabli yoki uzluksiz rejimga moʻljallangan.

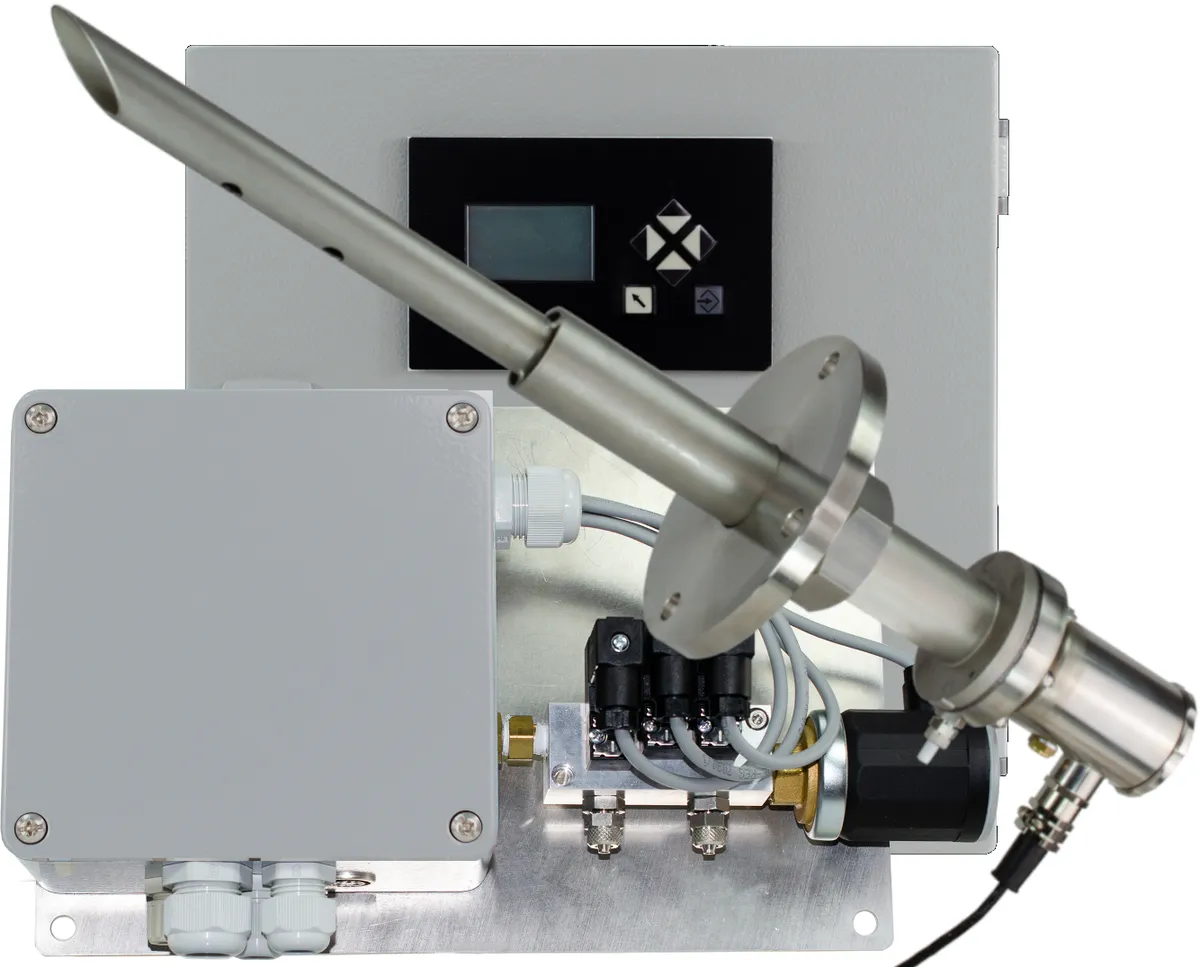

Ixtiyoriy FTU blokida LT4 klapanlar va nasosni boshqarib, zondga sinov gazini beradi, shu sababli sensordagi nosozlik yoki dreyf koʻpi bilan 24 soat ichida aniqlanadi va SIL darajasi oshadi. FTU bilan LT4 DIN EN 16340 va DIN EN 12067-2 boʻyicha tip sinovidan oʻtgan hamda gaz qurilmalari toʻgʻrisidagi (EU) 2016/426 reglamentiga mos keladi. Tutun gazi harorati KS1D ECO uchun GED ECO qurilmasida 300 °C gacha, KS1D-BF uchun GED BASE qurilmasida 550 °C gacha, KS1D-BF va KS1D-Ex uchun GED FLEX qurilmasida materialga bogʻliq ravishda 1400 °C gacha; SIL sertifikatli variantlarda KS1D ECO va KS1D-BF zond kallagida ruxsat etilgan harorat 300 °C.
LT4 oʻlchash tizimi
- KS1D zondlari bilan O₂ ni oʻlchash va oksidlanadigan komponentlarni (COe) aniqlash
- Yoqilgʻi va FTU mavjudligiga qarab SIL3 gacha xavfsiz raqamli chiqishlar va SIL2 gacha xavfsiz analog chiqishlar (DIN EN 61508, DIN EN 61511)
- FTU bilan ixtiyoriy funksiya va dreyf sinovi: sensor nosozligi yoki dreyfi koʻpi bilan 24 soatda aniqlanadi
- FTU bilan DIN EN 16340 va DIN EN 12067-2 boʻyicha tip sinovi
- Tegishli sertifikatli gorelka boshqaruv tizimlari bilan mustaqil qurilma sifatida nazorat va rostlash
- Vilkali zond ulanishi tufayli oson foydalanish, isitishga kam energiya sarfi va kam texnik xizmat
- Mustahkam, ixcham korpus
LT4 oʻlchash tizimi

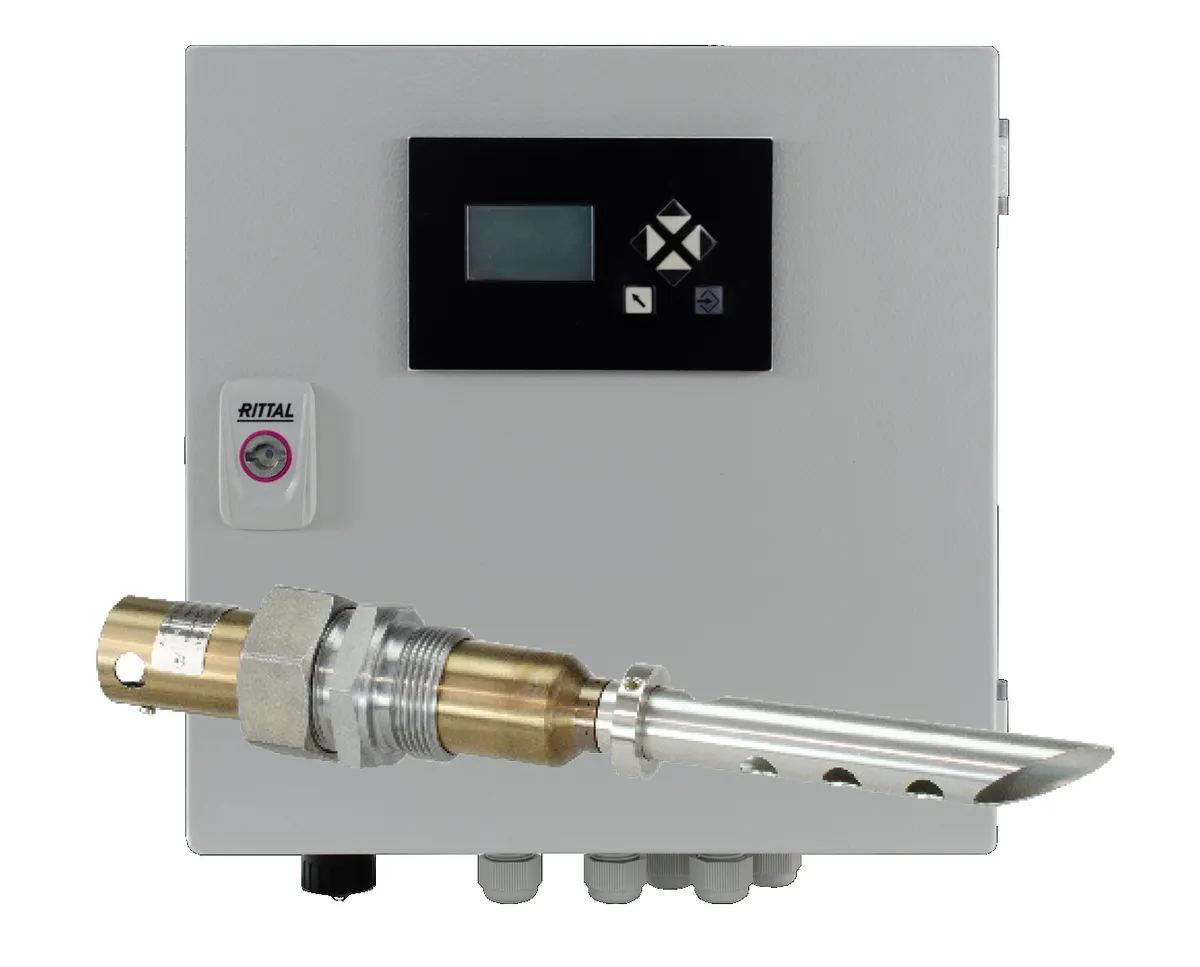

KS1D kombinatsiyalangan zondi
Isitiladigan ZrO₂ yacheykasida O₂, COe va taqqoslash elektrodlari boʻlgan kombinatsiyalangan zond; O₂ ni CO/H₂ kabi oksidlanadigan komponentlar (COe) bilan birga oʻlchaydi. LT4 uchun: GED ECO qurilmali KS1D ECO (IP42), GED BASE yoki GED FLEX qurilmali KS1D-BF (IP65), portlashga xavfli 1 va 2-zonalar uchun GED FLEX qurilmali KS1D-Ex (IP65). KS1D-BF filtri vodorodli qoʻllanishlarda alanga qaytishiga qarshi sinalgan. COe aniqligi oʻlchangan qiymatning ±25 % i, eng yaxshi holda ±20 ppm.

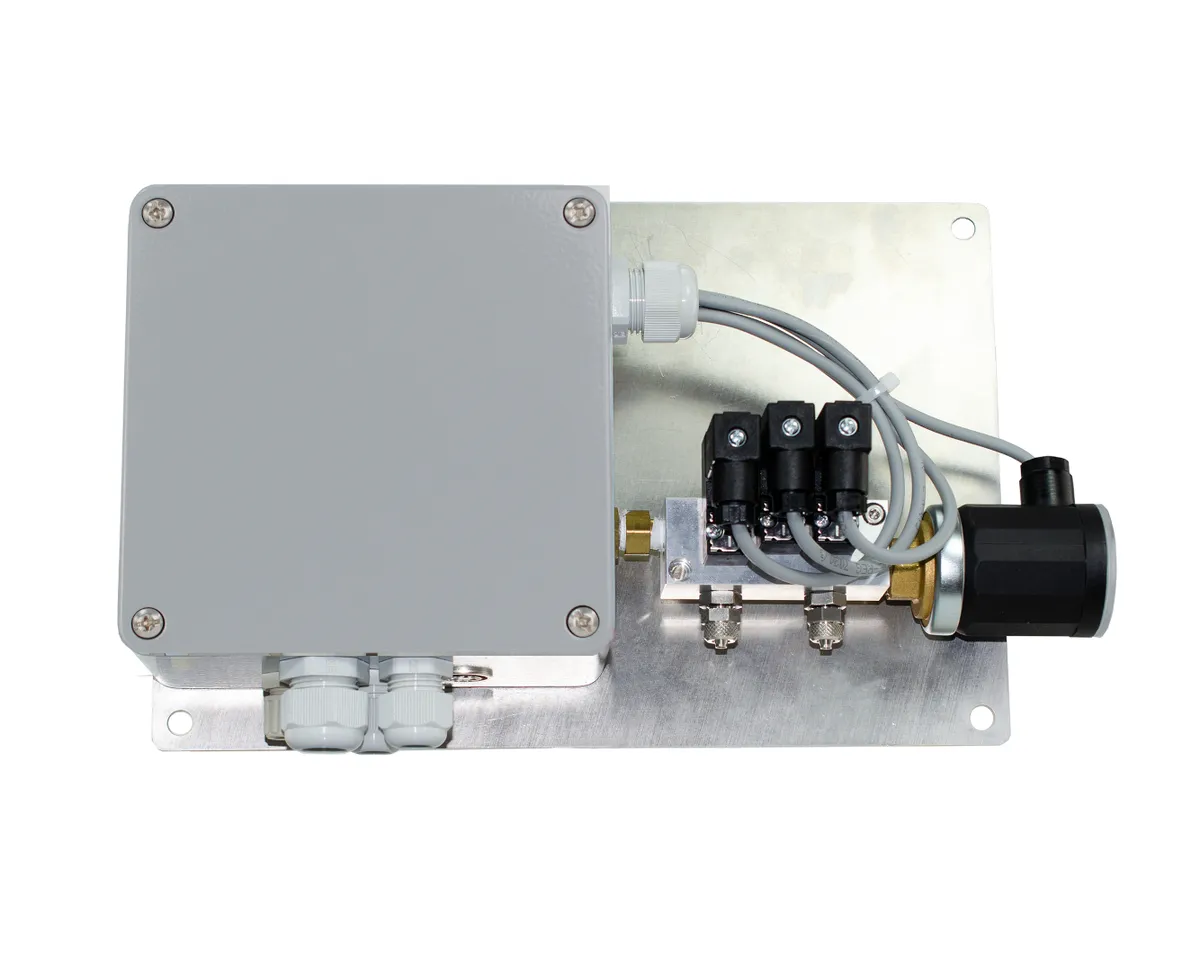

FTU funksiya sinovi bloki
LT4 ning ixtiyoriy kengaytmasi: LT4 blokning klapanlari va nasosini boshqarib, zondga sinov gazini beradi, shu sababli sensor nosozligi yoki dreyfi koʻpi bilan 24 soatda aniqlanadi. SIL darajasini oshiradi, DIN EN 12067-2 va (EU) 2016/426 ga muvofiqlikni taʼminlaydi hamda zond ulash qutisi vazifasini ham bajaradi. KS1D-BF zondi uchun; kukunli boʻyoq qoplangan alyuminiy korpus, IP65, 24 V taʼminot (faqat yerga ulangan tarmoqda), odatda 30 W, 69 W gacha, -10…+60 °C (kondensatsiyasiz).
Asosiy texnik koʻrsatkichlar
| Koʻrsatkich | LT4 |
|---|---|
| Oʻlchash diapazoni | O₂: 0 … 21 % · COe (KS1D): 0 … 1000 ppm (0 … 10 000 ppm soʻrov boʻyicha) |
| Oʻlchash aniqligi (O₂) | ±5 % (oʻlchangan qiymatga nisbatan, eng yaxshi holda ±0.3 vol.%) |
| Reaksiya vaqti (t90) | O₂: < 9 s · COe: < 13 s |
| SIL — xavfsiz raqamli chiqishlar | SIL3 (suyuq yoqilgʻi/gaz, FTU yoʻq) · SIL2 (barcha yoqilgʻilar, FTU yoʻq) · SIL3 (barcha yoqilgʻilar, FTU bilan) |
| SIL — xavfsiz analog chiqishlar | SIL2 (suyuq yoqilgʻi/gaz, FTU yoʻq) · SIL1 (barcha yoqilgʻilar, FTU yoʻq) · SIL2 (barcha yoqilgʻilar, FTU bilan) |
| Interfeyslar | LSB · PROFIBUS DP (ixtiyoriy) |
| Koʻrsatkich | KS1D ECO + GED ECO | KS1D-BF + GED BASE | KS1D-BF + GED FLEX | KS1D-Ex + GED FLEX |
|---|---|---|---|---|
| Tutun gazining maks. harorati | ≤ 300 °C | ≤ 550 °C | ≤ 1400 °C (materialga bogʻliq) | ≤ 1400 °C (materialga bogʻliq) |
| Chang konsentratsiyasi | ≤ 100 mg/Nm³ | ≤ 200 mg/Nm³ | ≤ 1000 mg/Nm³ (puflab tozalash bilan) | ≤ 1000 mg/Nm³ (puflab tozalash bilan) |
| Himoya darajasi | IP42 | IP65 | IP65 | IP65 |
| Portlashdan himoya (Ex) | — | — | — | Portlashga xavfli 1 va 2-zonalar · II 2G Ex db (IIB+H2) T4 Gb · II 2D Ex tb IIIC T135 °C Db |
Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)
Sertifikatlar va standartlar
- CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2011/65/EU)
- CE muvofiqlik deklaratsiyasi — (EU) 2016/426 (gaz yoqish qurilmalari; faqat FTU bilan)
- YeI tip sinovi sertifikati — DIN EN 16340 (faqat FTU bilan)
- YeI tip sinovi sertifikati — DIN EN 12067-2 (faqat FTU bilan)
- DIN EN 13611
- DIN EN 60730-1
- SIL1–SIL3 — DIN EN 61508 (1–3-qismlar), DIN EN 61511 (chiqish turi, yoqilgʻi va FTU mavjudligiga bogʻliq)
Aksessuarlar
- LSB analog chiqish moduli: tok variantida 4 × 0/4…20 mA yoki kuchlanish variantida 4 × 0/2…10 V DC; LT4 ning analog chiqishlari shu modul orqali taʼminlanadi
- 4 ta kirishli raqamli LSB moduli; ikki modul peremichka bilan ulansa, 8 ta kirish boʻladi
- PROFIBUS DP moduli: LSB orqali ulanadi, LT4 ga yoki tashqarida, masalan boshqaruv shkafiga oʻrnatiladi; nosozliklar tarixi boʻyicha masofaviy diagnostika
- FIK hisoblash moduli: tutun gazi va atrof-muhit harorati uchun 2 ta Pt100 kirishi, tutun gazi harorati va FIK uchun 2 × 0/4…20 mA chiqish; 24 V DC / 50 mA
- USB modulli LSB Remote Software: noutbukdan boshqarish, konfiguratsiya va egri chiziqlar maʼlumotlarini zaxiralash
- UI300-LT4-V2 foydalanuvchi interfeysi uchun IP65 himoya darajasini taʼminlovchi qoʻshimcha qopqoq; mahkamlash gaykalari toʻplamda
- SAK zond ulash qutisi: LT4 va zond orasidagi 2 yoki 5 m dan uzun masofalar uchun, uzaytirish kabelisiz; FTU orqali ulanganda kerak emas
Hujjatlar
- Maʼlumotlar varagʻi · LT4 (yangi oynada ochiladi)
- Maʼlumotlar varagʻi · Function Test Unit FTU (yangi oynada ochiladi)
- Maʼlumotlar varagʻi · KS1D ECO (yangi oynada ochiladi)
- Maʼlumotlar varagʻi · KS1D-BF (yangi oynada ochiladi)
- Foydalanish qoʻllanmasi (yangi oynada ochiladi)
- Mahsulotlar katalogi (yangi oynada ochiladi)
