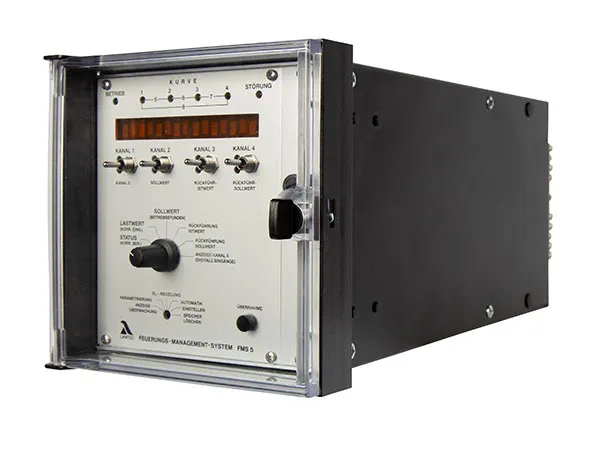

FMS yonish boshqaruvi tizimi

Name: FMS yonish boshqaruvi tizimi
Brand: LAMTEC

Elektron gorelka avtomatini 5 tagacha aktuatorli yoqilgʻi–havo nisbatini rostlash bilan bitta qurilmada birlashtirgan tizim

Gorelka boshqaruv tizimlari

LAMTEC · FMS 4 · FMS 5

≤ 5 aktuator
SIL3 · CE
CO/O₂ boʻyicha rostlash

FMS bitta qurilmada elektron gorelka avtomatini 5 tagacha aktuatorli yoqilgʻi–havo nisbatini elektron rostlash bilan birlashtiradi. CO/O₂ boʻyicha rostlash oʻrnatilgan; yuklamani rostlash va klapan germetikligini tekshirish ixtiyoriy, qurilmaga LAMTEC alanga nazorati tizimini ulash mumkin. Xavfsiz konstruksiyasi odatda faqat dasturlanadigan kontroller (PLC) beradigan moslashuvchanlikni taʼminlaydi. Xavfsizlik zanjirlari, datchiklar va nazorat relelari FMS tizimiga bevosita ulangani uchun kamroq rele va kabel kerak boʻladi, obyektda koʻpincha kichik shkaf yetarli.

Har bir aktuator 0/4…20 mA tok signali yoki 3 pozitsiyali sxema bilan boshqariladi; 5-kanal faqat tok signali bilan ishlaydi. Ikki tuzatish kirishi belgilangan yoqilgʻi–havo egri chiziqlarini ish vaqtida siljitadi, masalan soʻrilayotgan havo haroratining oʻzgarishini muvozanatlash uchun. Ikki xil yoqilgʻini oʻzgaruvchan aralashma nisbatida bir vaqtda yoqish mumkin, bir yoqilgʻidan boshqasiga oʻtish nazorat ostida bir tekis bajariladi, suyuq yoqilgʻi forsunkasini tozalash funksiyasi ham bor. Analog kirishlar almashtiriladigan platalar yordamida turli fizik kattaliklarga moslanadi.

Ish va nosozlik xabarlari foydalanuvchi tilida oddiy matn bilan koʻrsatiladi; ulanishi mumkin boʻlgan qoʻshimcha birinchi nosozlik va jarayon indikatsiyasi moduli xabarlarni koʻrsatadi va xavfsizlik zanjiridagi nosozlikni topishga yordam beradi. Ish vaqti har bir yoqilgʻi, ishga tushirishlar soni esa har bir rejim boʻyicha alohida hisoblanadi. Qurilma parol bilan himoyalangan holda bevosita oʻzidan yoki kompyuter interfeysi orqali masofadan boshqariladi. FMS 4 va FMS 5 DIN EN 298:2012-11 boʻyicha sertifikatlangan.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

FMS yonish boshqaruvi tizimi

5 tagacha kanalli elektron yoqilgʻi–havo nisbatini rostlash: 0/4…20 mA yoki 3 pozitsiyali boshqaruv (5-kanal faqat tok signali bilan)
Ikki xil yoqilgʻini oʻzgaruvchan nisbatda bir vaqtda yoqish va yoqilgʻilar orasida nazorat ostidagi bir tekis oʻtish
LT1, LT2 yoki LT3 O₂ va CO/O₂ analizatorlari bilan ishlaydigan oʻrnatilgan CO/O₂ boʻyicha rostlash
Ixtiyoriy oʻrnatilgan yuklama rostlagichi va klapan germetikligi tekshiruvi
F300K, F200K yoki F152 alanga nazorati tizimlari bilan ishlash
Avtomatlashtirish tizimiga ulash uchun universal fieldbus interfeysi
Suyuq yoqilgʻi forsunkasini tozalash funksiyasi
DIN EN 61508 boʻyicha SIL3; FMS 4 va FMS 5 DIN EN 298:2012-11 boʻyicha sertifikatlangan

Modullar

FMS yonish boshqaruvi tizimi

Rele modullari

Gorelkani boshqarish uchun 660R0016 V4.3 rele moduli FMS beradigan toʻqqizta raqamli signalni 230 V AC kuchlanishli oʻn ikkita chiqish signaliga aylantiradi: asosiy gaz, suyuq yoqilgʻi va yondirish klapanlari, yondirish transformatori, ventilyator, nosozlik va boshqalar. Aktuatorlarni 3 pozitsiyali boshqarish uchun ham rele modullari kerak; ularning turi dvigatel momentiga qarab tanlanadi.

LSB kirish/chiqish modullari

Ixtiyoriy LAMTEC SYSTEM BUS interfeysi uchun analog va raqamli kirish/chiqish modullari. LSB orqali qoʻshimcha shina kirishlari va chiqishlari tanlanadi, LSB tomonida 12 ta analog kirish mavjud. LSB LAMTEC qurilmalarini murakkab kabel ulanishlarisiz bogʻlaydi, DIN-reykadagi fieldbus modullari esa u orqali sozlanadigan manzil bilan boshqariladi.

FMS 4 · FMS 5

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	FMS
Yoqilgʻi–havo nisbati kanallari	≤ 5
Yoqilgʻi turlari	Gaz · Suyuq yoqilgʻi · 2 (oʻzgaruvchan nisbatda aralash yoqish)
Alangani aniqlash	F300K · F200K · F152 (FFS07 / FFS08)
Interfeyslar	LSB, PROFIBUS DP, Modbus TCP, Modbus, INTERBUS-S (ixtiyoriy)
Xavfsizlik yaxlitligi darajasi	SIL3

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, (EU) 2016/426)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
YeI tip sinovi sertifikati — (EU) 2016/426 (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 1643
DIN EN 230
DIN EN 60730-2-5
DIN EN 12067-2
DIN EN 13611
DIN EN 50156-1

Aksessuarlar

PROFIBUS DP, Modbus TCP, Modbus yoki INTERBUS-S ulanishi uchun DIN-reykaga oʻrnatiladigan fieldbus modullari
GUI307 rangli sensorli ekran: 7 dyuym, 800 × 400 piksel, old tomondan IP65
GUI310 rangli sensorli ekran: 10,1 dyuym, 1280 × 800 piksel, old tomondan IP65
GUI315 rangli sensorli ekran: 15,6 dyuym, 1366 × 768 piksel, old tomondan IP65
Tezlik datchiklari: 663R8101 ikki simli NAMUR (sezish masofasi 2 mm) va 663R8103 uch simli induktiv yaqinlik datchigi (4 mm)
Kompyuter dasturi (Remote Software): RS232 orqali noutbukdan masofaviy boshqarish, konfiguratsiya va egri chiziqlar maʼlumotlarini arxivlash
FMS/VMS Swing Frame: FMS uchun burilma rama
