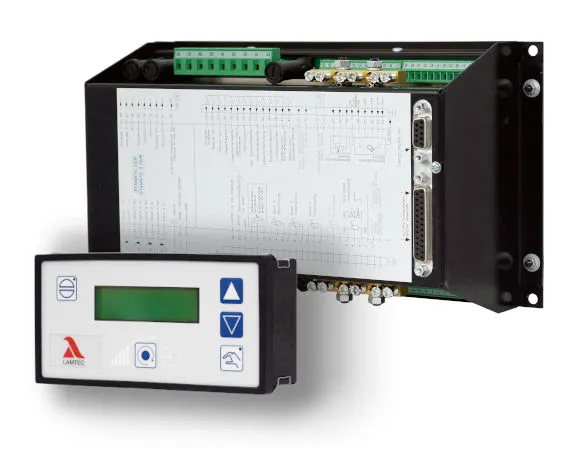

ETAMATIC OEM gorelka boshqaruv bloki

Name: ETAMATIC OEM gorelka boshqaruv bloki
Brand: LAMTEC

Monoblok gorelkalarning standart qismi sifatida gorelkaga oʻrnatish uchun moʻljallangan, old panelsiz boshqaruv bloki

Gorelka boshqaruv tizimlari

LAMTEC · ETAMATIC OEM · ETAMATIC S OEM

≤ 4 aktuator
SIL3 · CE
Gorelkaga oʻrnatiladi

ETAMATIC OEM 4 tagacha aktuatorli yoqilgʻi–havo nisbatini elektron rostlashni elektron gorelka avtomati bilan bitta qurilmada birlashtiradi. U gorelkaga oʻrnatish uchun moʻljallangan: xavfsizlik zanjirlari, datchiklar va nazorat relelari bevosita ulanadi, qisqa kabel yoʻllari esa qoʻshimcha rele va kabellarga ehtiyojni kamaytiradi. Shu sababli u ayniqsa monoblok gorelkalarning standart qismi boʻlishga mos keladi.

Aktuator chiqishlari toʻrtta 3 pozitsiyali kanal yoki uchta shunday kanal va tezlikni rostlash uchun bitta uzluksiz chiqishdan iborat boʻladi. Pilot gorelka bilan yoki usiz ishga tushirish suyuq yoqilgʻi va gaz uchun alohida sozlanadi, gazda esa EN 676 boʻyicha dastlabki shamollatishsiz ishga tushirish mumkin. Oʻrnatilgan O₂ tuzatish funksiyasi ish vaqtida yoqilgʻi–havo egri chiziqlarini siljitib, yonishga xalaqit beruvchi taʼsirlarni muvozanatlaydi; CO/O₂ rostlagichi ixtiyoriy. Soʻrov boʻyicha qurilma yuklamani rostlashni bajaradi; bu ob-havoga bogʻliq belgilangan qiymatni siljitishni va ishga tushirishni boshqarishni ham qamrab oladi.

ETAMATIC OEM blokida old panel yoʻq: qurilma ixtiyoriy kompyuter dasturi, Startup Manager funksiyali qoʻl dasturlagichi yoki LSB shinasiga ulangan mijoz displeyi orqali boshqariladi. Har bir qurilmada LSB ulanishi bor; PROFIBUS DP, Modbus TCP, Modbus va INTERBUS-S ulanishlari ixtiyoriy. Ish vaqti va ishga tushirishlar soni gaz va suyuq yoqilgʻi uchun alohida hisoblanadi. Qurilma uzluksiz ishlash boʻyicha tegishli Yevropa standartlariga javob beradi va DIN EN 298:2024-03 boʻyicha qayta sertifikatlangan.

Ushbu mahsulot uchun taklif soʻrash Texnik maʼlumotlar varagʻi

Afzalliklar

ETAMATIC OEM gorelka boshqaruv bloki

4 tagacha aktuatorli xavfsiz elektron yoqilgʻi–havo nisbatini rostlash
Gorelkaga oʻrnatish uchun konstruksiya: qisqa kabel yoʻllari va kamroq rele ishga tushirishdagi xato ehtimolini kamaytiradi
Yondirishdan oldin yoki gorelka toʻxtagandan keyin bajariladigan oʻrnatilgan klapan germetikligi tekshiruvi
Oʻrnatilgan O₂ tuzatish; ixtiyoriy CO/O₂ rostlagichi LT1/LT2 analizatorlari bilan LSB orqali ishlaydi
Ichki yuklama rostlagichi va yonish issiqligi yoki harorat uchun tashqi tok signali boʻyicha tuzatish
Ixtiyoriy oʻrnatilgan alanga nazorati, FFS07 va FFS08 datchiklari bevosita ulanadi
Xabarlar va nosozliklar mijoz displeyida foydalanuvchi tilida oddiy matn bilan koʻrsatiladi
DIN EN 61508 boʻyicha SIL3; DIN EN 298:2024-03 boʻyicha qayta sertifikatlangan

Modullar

ETAMATIC OEM gorelka boshqaruv bloki

LSB kirish/chiqish modullari

LAMTEC SYSTEM BUS shinasi uchun qoʻshimcha modullar: 4 ta analog chiqishli (0…10 V DC yoki 0…20 mA) chiqish modullari, 4 ta analog kirishli (0…10 V DC) kirish moduli, 4 ta potensialsiz raqamli chiqishli chiqish moduli va 4 ta raqamli kirishli (24 V DC) kirish moduli. Modullar uchun qoʻshimcha taʼminot bloki ham bor. LSB LAMTEC qurilmalarini murakkab kabel ulanishlarisiz bogʻlaydi.

ETAMATIC OEM · ETAMATIC S OEM

Asosiy texnik koʻrsatkichlar

Koʻrsatkich	ETAMATIC OEM
Yoqilgʻi–havo nisbati kanallari	≤ 4
Yoqilgʻi turlari	Gaz · Suyuq yoqilgʻi
Alangani aniqlash	FFS07 / FFS08 (ixtiyoriy) · raqamli kirish
Interfeyslar	LSB · PROFIBUS DP, Modbus TCP, Modbus, INTERBUS-S (ixtiyoriy)
Xavfsizlik yaxlitligi darajasi	SIL3

Barcha texnik maʼlumotlar: maʼlumotlar varagʻi(yangi oynada ochiladi)

Sertifikatlar va standartlar

CE muvofiqlik deklaratsiyasi (2014/35/EU, 2014/30/EU, 2014/68/EU, 2009/142/EC)
YeI tip sinovi sertifikati — 2014/68/EU, B moduli (bosim ostidagi jihozlar)
EC tip sinovi sertifikati — 2009/142/EC (gaz yoqish qurilmalari)
SIL3 — DIN EN 61508
DIN EN 298
DIN EN 1643
DIN EN 230
DIN EN 60730-2-5
DIN EN 12067-2
DIN EN 13611
DIN EN 50156-1

Aksessuarlar

Startup Manager funksiyali qoʻl dasturlagichi: boshqarish, dasturlash va bosqichma-bosqich ishga tushirish uchun; 4 m kabelli toʻplam
Mijoz displeyi: LSB shinasiga ulanadigan alohida, yechiladigan ekran; asosiy maʼlumotlarni koʻrsatadi va sozlashni osonlashtiradi
Shitga oʻrnatiladigan grafik mijoz displeyi: 8,4 dyuymli sensorli panel kompyuter, mahkamlash toʻplami bilan
PROFIBUS DP, Modbus RTU, Ethernet TCP/IP yoki INTERBUS uchun fieldbus modullari, har biri 2 m LSB ulash kabeli bilan
Tezlik datchiklari: 663R8101 ikki simli NAMUR (sezish masofasi 2 mm) va 663R8103 uch simli induktiv yaqinlik datchigi (4 mm)
Kompyuter dasturi (Remote Software): RS232 orqali noutbukdan masofaviy boshqarish, konfiguratsiya va egri chiziqlar maʼlumotlarini arxivlash
